模块矢量网络分析仪T9
产品介绍

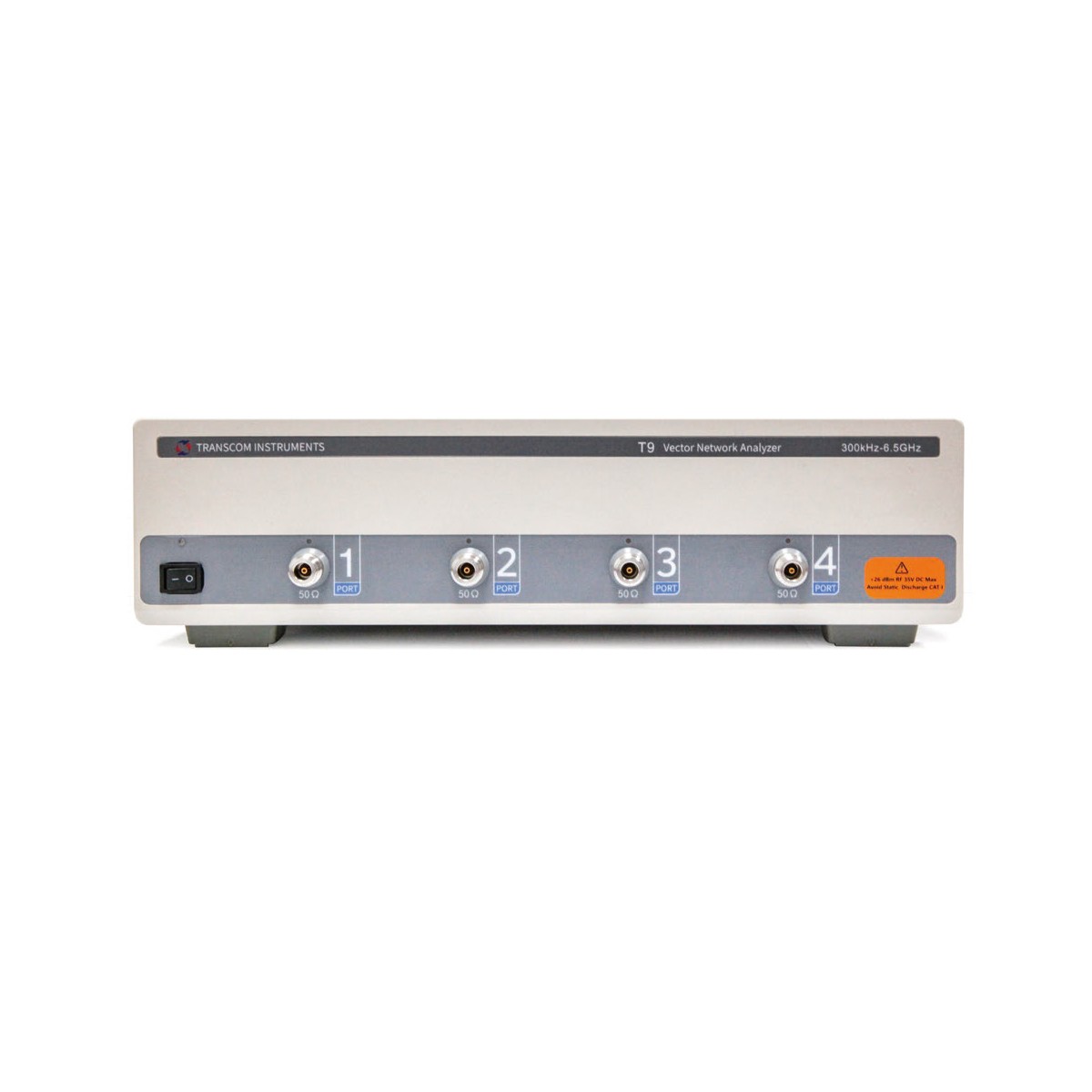

T9 系列模块化矢量网络分析仪具有台式矢量网络分析仪的性能，动态范围大、迹线噪声低、分辨率带宽高，可满足实验室、科研教学、生产制造及系统集成等领域的测试需求。T9 的频率范围覆盖 300kHz 至8.5GHz，是一款轻巧便携，易于集成的模块化矢量网络分析仪。 产品性能特点： 频率范围：300kHz～8.5GHz 大动态范围：>125 dB @ (IFBW=10 Hz), typ.130dB 低迹线噪声：2 mdB rms @ (IFBW=3 kHz) 测量速度：42 μs/point @ (IFBW=500 kHz) 高等效方向性：>42 dB 支持标准 VISA 通讯协议
技术参数 测量范围 | 产品型号 | T9 | 端口阻抗 | 50Ω | 端口连接器 | N-type, female | 端口数量 | 2/4 | 频率范围 | 300kHz ～8.5GHz ( 选件 285/485) | | 频率精度 | ±5ppm | 频率分辨率 | 1Hz | 测量点数 | 2～20,001 | 测量带宽 | 197Hz to 2MHz dB (10 Hz ～ 30 Hz) dB, typ. 1 | 动态范围（IFBW 10Hz） | 1125 dB, typ. 1150 dB (300MkHHzz～～61G0HMzH) z) 1234 dB, typ. 1289 dB (76GHz ～ 78.G5HGzH)z) | 测量参数 | S11, S21, S12, S22 | 等效方向性① | 等效方向性 | 38～49dB | 等效源匹配 | 35～41dB | 等效负载匹配 | 37～49dB | ①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、0dBm 功率输出、中频带宽 10Hz。 | 测量精度 | 传输测量精度（幅度 / 相位） | ﹢ 5dB to +15dB | 0.2dB/2º | – 50dB to +5dB | 0.1dB/1º | – 70dB to -50dB | 0.5dB/3º | – 90dB to -70dB | 2.5dB/8º | 反射测量精度（幅度 / 相位） | -15dB to 0dB | 0.4dB/3º | -25dB to -15dB | 1.0dB/6º | -35dB to -25dB | 3.0dB/20º | 迹线稳定度 | 迹线噪声 (IFBW=3kHz) | 2mdB rms | 温度稳定性 | 0.01dB/℃ | 测量速度 | | 单点测量时间 | 42μs | 源到接收机端口的转换时间 | ＜51 10ms | 扫描点数 (IFBW 30kHz) | 2401 156101oints: 13ms | 未启用校准（300kHz～10MHz） | 2401ppooinnts: 15024mmss 15610p1opinotisn:t3s4: 4m1s3ms | 全双端口校准（10MHz～6.5GHz） | 2401ppooinnts: 7132m5ms s 1601points: 434ms |
测试端口输出 | 匹配（无系统校准） | 18dB | 端（口选输件出-7功0～率+1范0d围Bm） | – 50dBm to ﹢ 5dBm（100kHz ～ 300kHz） | – 50dBm to ﹢ 10dBm（300kHz ～ 7GHz） | – 50dBm to ﹢ 8dBm（7GHz ～ 8.5GHz） | 功率精度 | ±1.5 dB | 功率分辨率 | 0.05dB | 测试端口输入 | 匹配（无系统校准） | 18dB | 最大输入电平 | ﹢ 26dBm | 最大输入电压 | ﹢ 35V | 噪声电平 | – 97dBm/Hz(100kHz～300kHz) | – 107dBm/Hz (300kHz～10MHz） | – 123dBm/Hz (10MHz～5GHz) | – 124dBm/Hz (5GHz～6GHz） | – 120dBm/Hz (6GHz～8.5GHz） | 其他参数 | 外触发接口 | BNC 阴，输入电平范围： 0～+5 V | 外参考输入接口 | BNC 阴，10 MHz；2 dBm ± 2 dB | 外参考输出接口 | BNC 阴，10 MHz；2 dBm ± 2 dB | LAN 接口 | 10/100/1000 Base T Ethernet，8-pin | 工作温度 | +5° C ～ +40° C | 储藏温度 | -20° C ～ +60° C | 工作湿度 | 90% （25° C） | 工作大气压 | 84 to 106.7 kPa | 系统校准周期 | 3 年 | 系统供电 | 220 ± 22 V （AC）， 50 Hz | 系统功耗 | 65W | 外形尺寸 | 425 ×400×122 mm | 净重 | 8.1kg（465/485） |
| |
