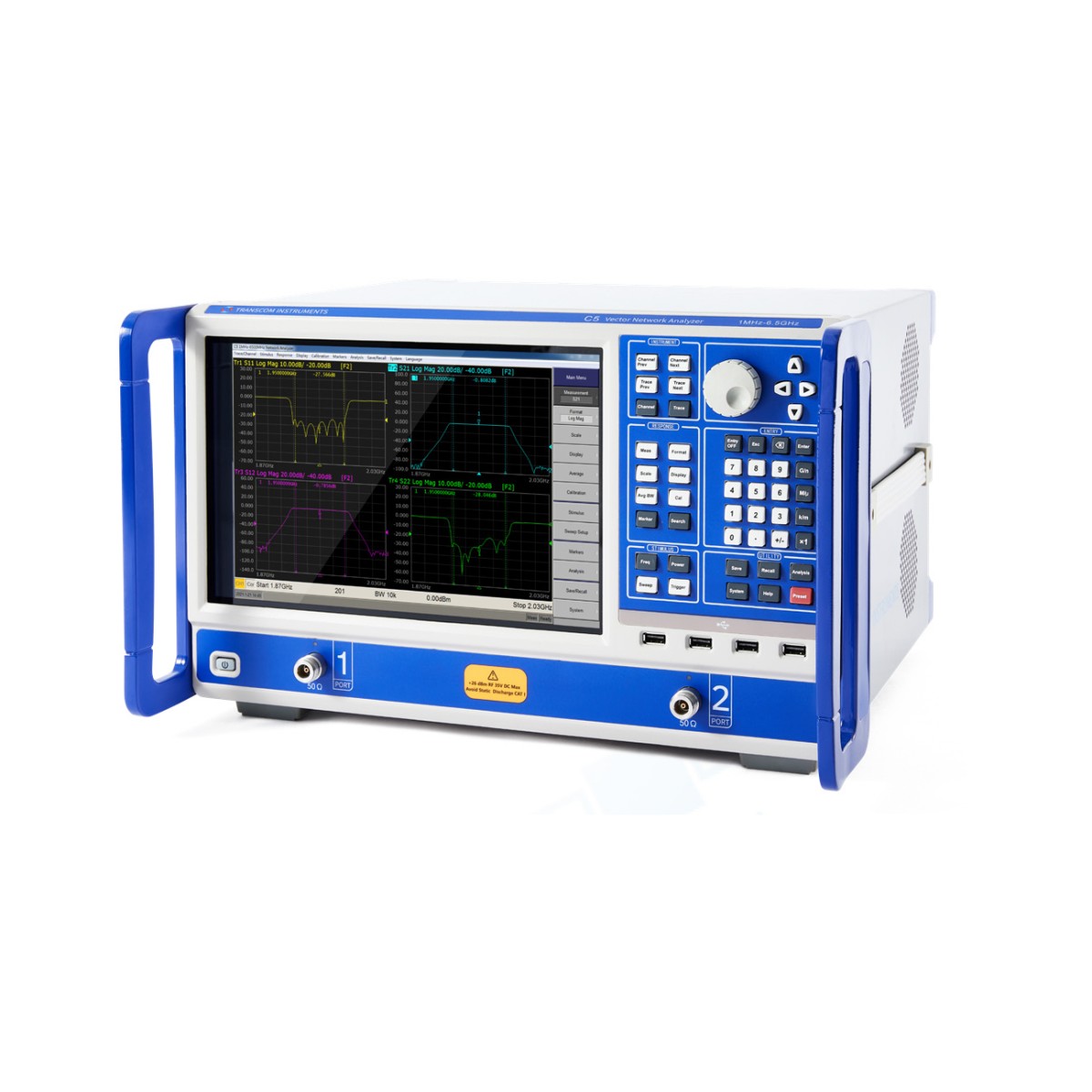

矢量网络分析仪C5
产品介绍
C5 矢量网络分析仪，测量精度高、测试性能稳定，是一款超经济型测试仪器。 其频率范围覆盖1MHz～6.5GHz，可广泛应用于移动通信、半导体、广播电视、科研教育等领域的射频器件及组件的研发与生产测试。 产品性能特点： 频率范围：1MHz～6.5GHz 动态范围：>113 dB @(IFBW=10 Hz)，typ. 115 dB 低噪声电平：<-116 dB @(IFBW=10 Hz ) 低迹线噪声：15 mdB rms @(IFBW=3 kHz ) 测量速度：150 μs/point @(IFBW=50 kHz) 支持远程控制： LAN
技术参数 产品型号 | C5 | 端口阻抗 | 50Ω | 端口连接器 | N-type, female | 端口数量 | 2 | 频率范围 | 1MHz ～ 6.5GHz | 频率精度 | ±5ppm | 频率分辨率 | 1Hz | 测量点数 | 2～10,001 | 测量带宽 | 10Hz to 50kHz | 动态范围 | 1MHz ～ 100MHz： 103 dB 100MHz ～ 5.5GHz: 113 dB 5.5GHz ～ 6.5GHz： 103 dB | 测量参数 | S11, S21, S12, S22 | 等效方向性① | 等效方向性 | 40dB | 等效源匹配 | 38dB | 等效负载匹配 | 39dB | ①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、-5dBm 功率输出、中频带宽 10Hz | 传输测量精度（幅度 / 相位） | ﹢ 5dB to +15dB | 0.2dB/2º | ﹣ 50dB to +5dB | 0.1dB/1º | ﹣ 70dB to -50dB | 0.5dB/3º | ﹣ 90dB to -70dB | 2.5dB/8º | 反射测量精度（幅度 / 相位） | -15dB to 0dB | 0.4dB/3º | -25dB to -15dB | 1.0dB/6º | -35dB to -25dB | 3.0dB/20º | 迹线稳定度 | 迹线噪声 (IFBW=3KHz) | 15mdB rms | 温度稳定性 | 0.03dB/℃ | 测量速度 | 单点测量时间(IFBW 50kHz） | 150μs | 测试端口输出 | 匹配（无系统校准） | 18dB | 功率范围 | 1MHz ～ 5.5 GHz 5.5 ～ 6.5 GHz | ﹣ 30dBm to ﹢ 5dBm ﹣ 30dBm to - 5dBm | 功率精度 | ±1.5 dB | 功率分辨率 | 0.1dB | 测试端口输入 | 匹配（无系统校准） | 18dB | 最大输入电平 | +23dBm | 最大输入电压 | +35V | 噪声电平 | ＜﹣ 85dBm @(1MHz～100MHz) ＜﹣ 105dBm @(100MHz～5.5GHz) ＜﹣ 90dBm @5.5GHz～6.5GHz） |
| |
