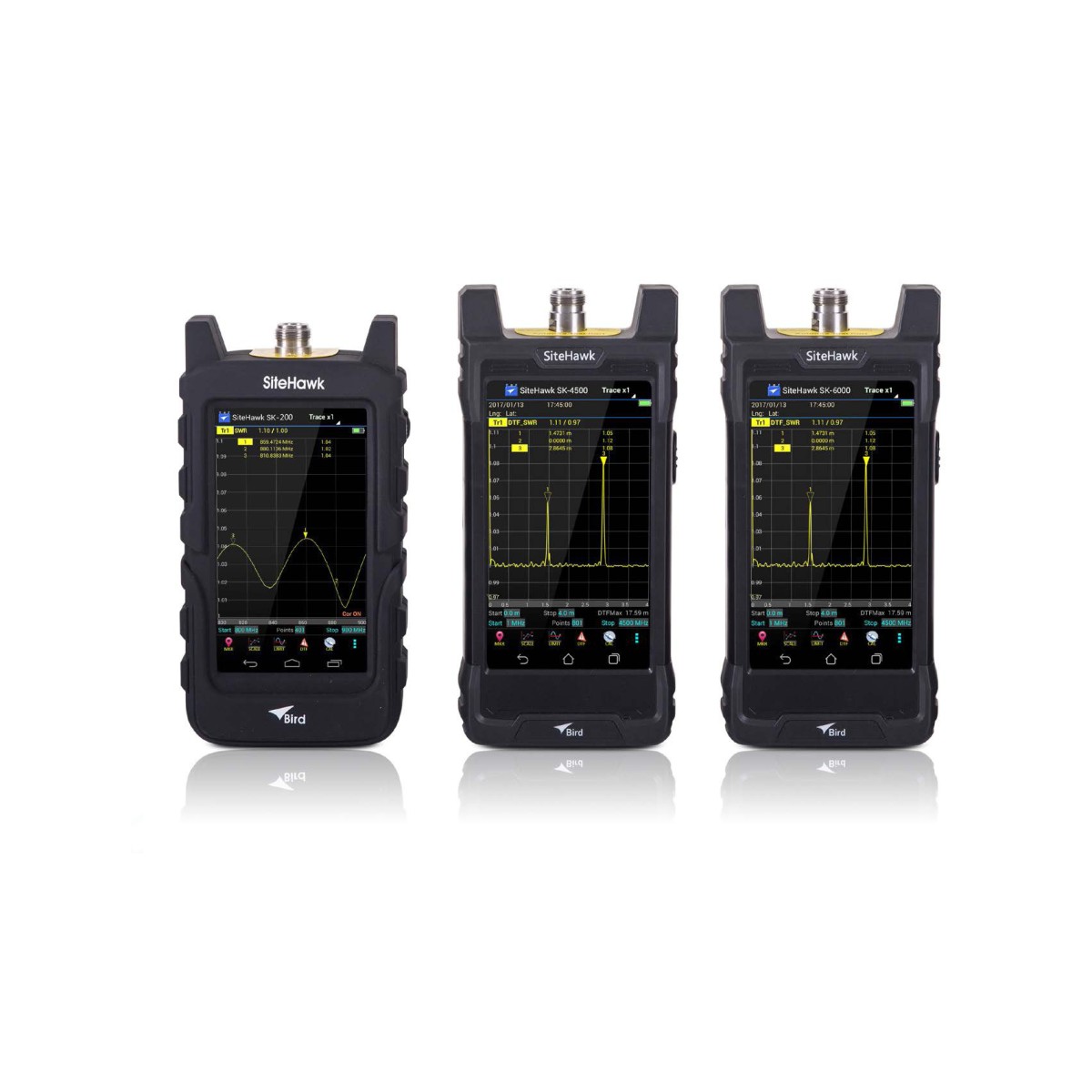

手持天馈分析仪SK型
| 型号: | SK-200-TC/SK-4500-TC/SK-6000-TC |
产品介绍
SiteHawk 是一款采用Android 操作系统的手持式智能天馈线分析仪，配备高分辨率彩色触摸屏，体积小，重量轻，易于携带， 可用于天馈系统的匹配性测试。通过精准测量回波损耗、电压驻波比、线缆损耗等参数来准确地评估系统性能，并可选配通过式功率传感器进行射频功率测量。SiteHawk 是移动通信、国防通信以及广播工业等领域的系统安装、维护与故障定位的**仪表。同时，SiteHawk的应用领域覆盖了线缆生产检验、船舶通信测试、公共通信安全保障、半导体生产校验等射频应用产业。它采用了便于操作的全屏触摸的人机界面，提供高精度、可重复的测试，能满足你所有的通信测试需求。 产品性能特点： 支持测试频率范围广，300kHz-6000MHz，可覆盖绝大部分应用频段 外形小巧，重量仅 0.9kg，支持单手持操作，方便携带 测量速度快 测量速度达到 1ms/point，可即时得出测量结果 故障定位距离长，最大测量距离 1500m，远距离线缆系统故障排查利器 续航能力强，内置电池续航时间大于 10 小时 高频率解析度 1kHz，支持 3201 数据点同时扫描，极高的频率精度：2.5×10-6 高清彩色液晶屏幕，阳光直射可视，典型的现场应用仪表 内置 16GB 存储空间，测量数据可通过 WIFI 云端共享蓝牙或连接U 盘记录等多种方式传输
技术参数 频率范围 | SK-200-TC | 300kHz to 200MHz | SK-4500-TC | 1MHz to 4500MHz | SK-6000-TC | 1MHz to 6000MHz | 频率精度 | ±2.5× 10-6 | 输出功率 | SK-4500，SK-6000 | -10dBm | SK-200 | -5dBm | 反射测量幅度精度 | -15dB to 0dB | 0.4dB | -25dB to -15dB | 1.5dB | -35dB to -25dB | 4.0dB | 迹线相位噪声 (IFBW 1kHz) | 0.02 dB rms | 测量速度 | 1ms 数据点 | 测试点数 | 51 to 3201 | 温度稳定度 | 0.01dB/ ℉ | 0.02dB/℃ | 回波损耗测量范围 | 0dB to -60dB | 解析度 | 0.01dB | VSWR 测量范围 | 1.0 to 65.0 | 电缆损耗测量范围 | 0 dB to 30 dB | DTF 范围 | 0 to 5000(ft) 0 to 1500(m) | 测试端口阻抗 | N-type, Female 50 ohms | 数据连接口 | SK-200-TC | Micro USB, USB 2.0 | SK-4500-TC, SK-6000-TC | USB Type-C, USB 3.0 | 语言 | 英语，中文，西班牙语 | 建议校准周期 | 3 年 | 尺寸 ( 长 × 宽 × 高 ) | SK-200-TC | 7.2×3.8×1.9(in) 182×95×46.5(mm) | SK-4500-TC, SK-6000-TC | 7.7×3.6×2.4(in) 195×90×60(mm) | 重量 | 1.98lbs (0.9kg) | 最大输入电平 | 50V | 操作温度 | 14 ℉ to 131 ℉ | -10℃ to +55℃ | 存储温度 | -40 ℉ to 176 ℉ | -40℃ to +80℃ | 电池充电温度 | 32 ℉ to 95 ℉ | 0℃ to +35℃ | 数据保存容量 | 16GB inner storage | 抗干扰能力 | +13dBm | CE | EMC-Standard EN 61326-1:2006 Safety-Standard EN 71010-1:2001 Standard EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | 电池（可充锂电池） | SK-200-TC | 4 hours typical operating time | SK-4500-TC, SK-6000-TC | 10 hours typical operating time | 射频功率测量 | Support | 射频功率传感器选件 | 7020, 5012D, 5014, 5015, 5015-EF, 5016D, 5017D, 5018D, 5019D | GPS 功能 | SK-4500-TC,SK-6000-TC |
| |
