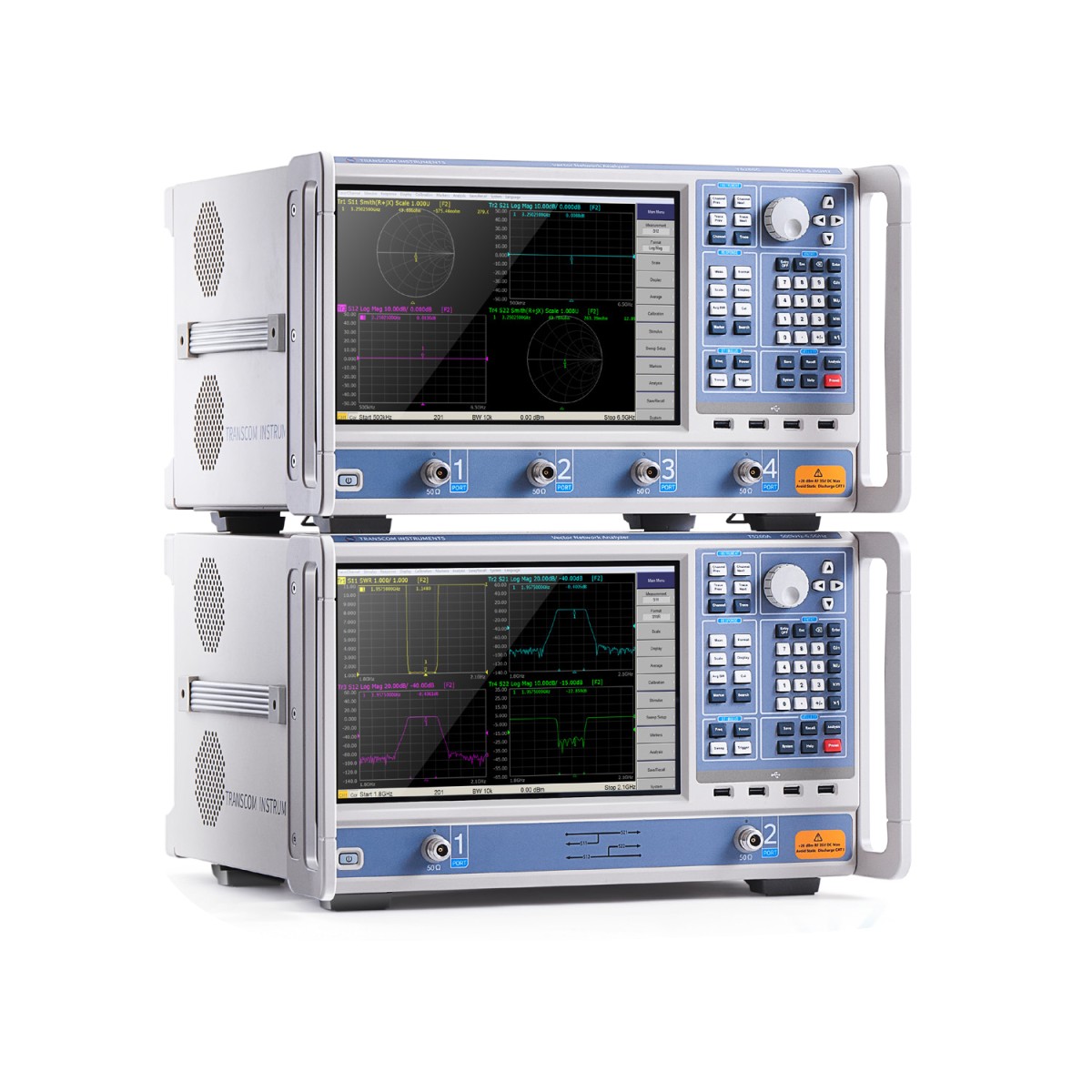

T5260C 系列矢量网络分析仪， 测量精度高、测试性能稳定、测量速度快，是一款高性价比工厂级的测试仪器。 其频率范围覆盖300kHz～8.5GHz，可广泛应用于移动通信、半导体、广播电视、科研教育等领域的射频器件及组件的研发与生产测试。
产品性能特点：
频率范围：300kHz～8.5GHz
大动态范围：＞ 125 dB @(IFBW=10 Hz )，typ.130 dB
低迹线噪声：2 mdB rms @(IFBW=3 kHz )
测量速度快：42 μs/point @(IFBW=500 kHz)
高等效方向性：＞ 45 dB
支持远程控制： LAN
技术参数
测量范围
产品型号
T5260C
端口阻抗
50Ω
端口连接器
N-type, female
端口数量
2/4
频率范围
300kHz ～6.5GHz ( 选件265/465)
300kHz ～8.5GHz ( 选件285/485)
频率精度
±5ppm（选件0.05ppm）
频率分辨率
1Hz
测量点数
2～20,001
测量带宽
1Hz to 2MHz
动态范围
97 dB, typ. 115 dB (100kHz ～ 300kHz)
112 dB, typ. 115 dB (300kHz ～ 10MHz)
125 dB, typ. 130 dB (10MHz ～ 6GHz)
124 dB, typ. 129 dB (6GHz ～ 7GHz)
123 dB, typ. 128 dB (7GHz ～ 8.5GHz)
测量参数
S11, S21, S12, S22
等效方向性①
等效方向性
38～49dB
等效源匹配
35～41dB
等效负载匹配
37～49dB
①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、0dBm 功率输出、中频带宽 10Hz
测量精度
传输测量精度（幅度 / 相位）
﹢ 5dB to +15dB
0.2dB/2º
﹣ 50dB to +5dB
0.1dB/1º
﹣ 70dB to -50dB
0.5dB/3º
﹣ 90dB to -70dB
2.5dB/8º
反射测量精度（幅度 / 相位）
-15dB to 0dB
0.4dB/3º
-25dB to -15dB
1.0dB/6º
-35dB to -25dB
3.0dB/20º
迹线稳定度
迹线噪声 (IFBW=3kHz)
2mdB rms
温度稳定性
0.01dB/℃
测量速度
单点测量时间
42μs
源到接收机端口的转换时间
＜ 10ms
扫描点数(IFBW 30kHz)
51
201
401
1601
未启用校准（300kHz～10MHz）
51points: 13ms
201points: 52ms
401points: 104ms
1601points: 413ms
全双端口校准（10MHz～6.5GHz）
51points: 34ms
201points: 73ms
401points: 125ms
1601points: 434ms
测试端口输出
匹配（无系统校准）
18dB
端口输出功率范围
（选件 -70～+10dBm）
﹣ 50dBm to ﹢ 5dBm（100kHz ～ 300kHz）
﹣ 50dBm to ﹢ 10dBm（300kHz ～ 7GHz）
﹣ 50dBm to ﹢ 8dBm（7GHz ～ 8.5GHz）
功率精度
±1.5 dB
功率分辨率
0.05dB
测试端口输入
最大输入电平
﹢ 26dBm
最大输入电压
﹢ 35V
噪声电平
﹣ 97dBm/Hz(100kHz～300kHz)
﹣ 107dBm/Hz (300kHz～10MHz）
﹣ 123dBm/Hz (10MHz～5GHz)
﹣ 124dBm/Hz (5GHz～6GHz）
﹣ 120dBm/Hz (6GHz～8.5GHz）
其他参数
显示屏
12.1 inch TFT color LED 背光，触摸屏
外触发接口
BNC 阴，输入电平范围： 0～+5 V
外参考输入接口
BNC 阴，10 MHz；2 dBm ± 2 dB
外参考输出接口
视频输出接口
DVI / HDMI
USB 接口
8 个接口（含3.0 的接口2 个）
LAN 接口
10/100/1000 Base T Ethernet，8-pin
工作温度
+5° C ～ +40° C
储藏温度
-20° C ～ +60° C
工作湿度
90% （25° C）
工作大气压
84 to 106.7 kPa
系统校准周期
3 年
系统供电
220 ± 22 V （AC）， 50 Hz
系统功耗
130W
外形尺寸
440 ×230×360 mm
