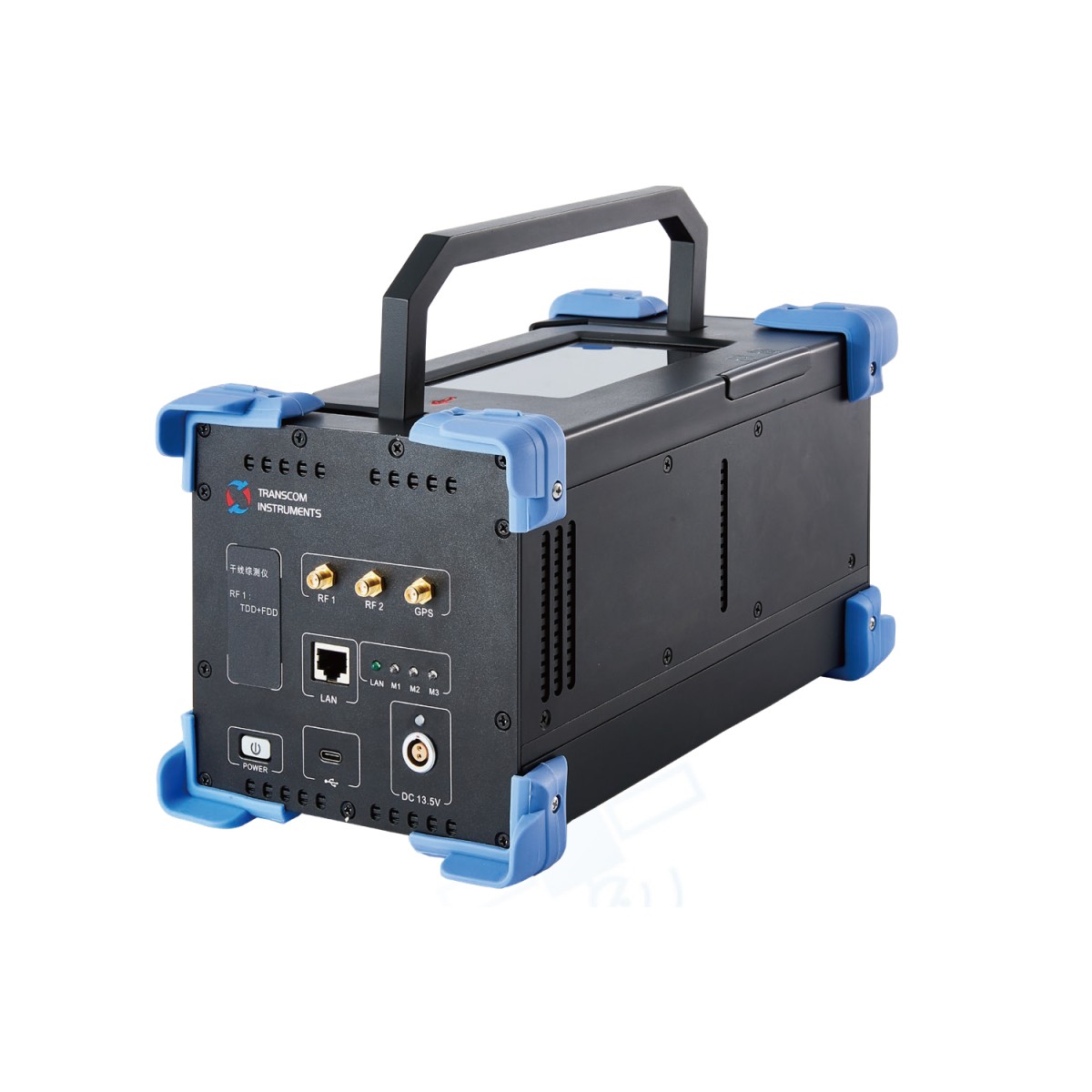

干线综测仪是对通信系统中的干线传输设备进行检测的仪器，主要对干线信息进行编解码，是通信系统中不可缺少的重要组成部分。本设备适应主要网系传输设备接口，能够对其功能和性能进行测试，利用触摸屏进行人机交互，实时显示测试结果，检测过程准确快捷，适应多种网系的测试要求，可广泛应用于干线传输设备的测试、检验、维护机故障定位等。
产品性能特点：
支持 TDD-LTE、FDD-LTE 测试（可升级 5G 测试）
支持多频点同时测试
适用于不同的场景应用，例如高铁、高速公路、地铁等
支持带 GPS 测试
支持数据导入导出
实时显示测试数据
技术参数
FDD/TDD-LTE
测量模式
P-SCH/S-SCH, RS
数据模式
RSSI, RS, RQ, CINR, Timing, Cell ID, Cyclic Prefix, CFO, Delay Spread
信道带宽
1.4 / 3 / 5 / 10 / 15 / 20 MHz
测量速率 @（20MHz）
>40channel/sec
SIB 解码成功率
90% @ CINR > 0 dB
同频小区检测能力
>25 dB
动态范围 (CINR) @ 20 MHz:P-SCH/S-SCH
-20 to +40 dB
动态范围 (CINR) @ 20 MHz:RS
-23 to +40 dB
RF 特性
检测灵敏度 ：RS RP
-130 dBm (RSRP@ 20 MHz)
内部杂散响应
-114 dBm
操作电平
-15 dBm Max.
安全输入电平
≤ 10 dBm
频率精度
± 0.05 ppm (GPS Locked ); ± 0.1 ppm (GPS Unlocked)
物理特性
功 耗 (+8 to +16 VDC)
24W
尺寸
160×160×290mm
重量
3.4kg
温 度 范 围
Operating: 0° C to + 50° C; Storage: - 40° C to + 85° C
通信接口
LAN
RF 输入
RF: SMA Female(50Ω);GPS: Male(50Ω)
