宽带通过式功率传感器

器件产地:

国产传感器/敏感元件

产品介绍

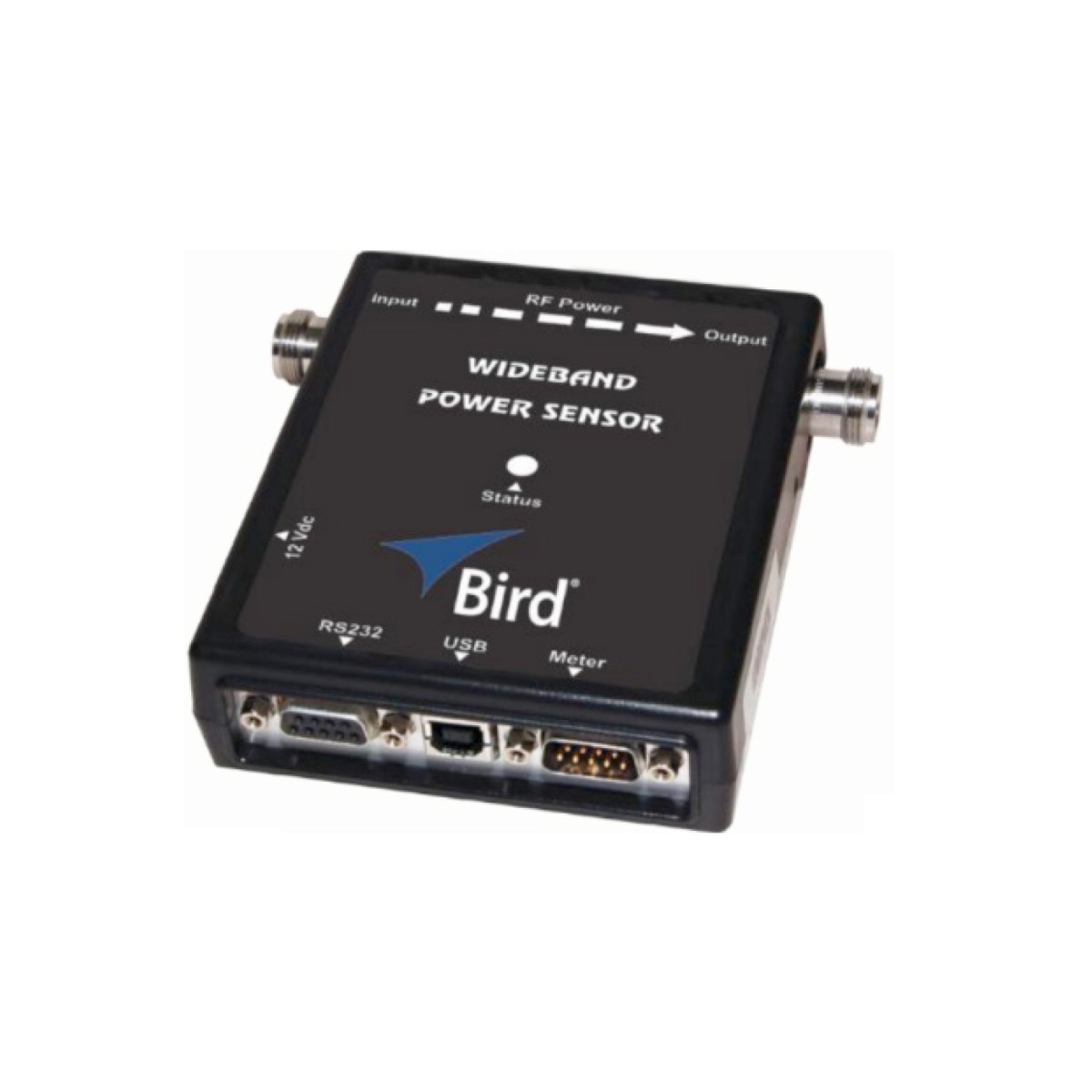

5012D 系列宽带功率传感器（WPS）是一款高精度工程级通过式功率传感器。使用不需要现场校准，并且校准可追溯到美国国家标准与技术研究院（NIST）。WPS 以极高的精度直接测量真实平均功率，峰值功率和占空比，并使用这些精确测量的结果来计算各种其他重要参数，例如VSWR，回波损耗，反射系数，波峰因数，平均突发功率和CCDF。

通过式功率计测量结果可真实反映一个发射系统的正向功率和反射功率。数字通过式功率计精度高，适合工程现场使用等特点，使其在各种行业内得到广泛应用。

产品性能特点：

可测量驻波比（VSWR）、回波损耗等；
平均功率、峰值功率、峰均比、突发平均功率、CCDF 等多种测量模式；
多种功率显示方式选择，如硬件显示单元、PC 软件等；
接口丰富，支持 USB、DB9；
能够直接测量大功率，无需加衰减器，避免了接衰减器测量产生的误差；
可同时测量正反向功率，真实反应发射机的工作状态；
数据记录功能；
体积小巧，携带方便；

技术参数

性能参数	连接器	N 型 female 接头
	电源	USB 负载 DC 输入连接器 :7-18 VDC，小于0.1A
	电源	USB端口：小于1个低功耗
	阻抗	50 Ohms ( 标称 )
	重量	1.2 lb. 最大
	尺寸 HxWxD	122 mm x 117 mm x 33 mm
	数据记录	需要 5000-XT 或 VPM3
	工作温度	-10° ～ 50° C (+14° ～ + 122° F)
	存贮温度	-40° ～ + 80° C (-40° ～ +176° F)
	频率范围	5012D	350 MHz - 4.0 GHz
		5016D	350 MHz - 4.0 GHz
		5017D	25 MHz - 1.0 GHz
		5018D	150 MHz - 4.0 GHz
		5019D	25 MHz - 1.0 GHz
	功率范围	5012D	150 mW - 150 W 平均值 , 400 W 峰值
		5016D	25 mW - 25 W 平均值 , 60 W 峰值
		5017D	500mW - 500 W 平均值 , 1300 W 峰值 **
		5018D	100 mW - 25 W 平均值 , 60 W 峰值
		5019D	100 mW - 100 W, 260 W 峰值
	插入 VSWR	5012D	从 1.05 到 2.5 GHz<1.05，从 2.5 到 4 GHz <1.10
		5016D	从 1.05 到 2.5 GHz<1.05，从 2.5 到 4 GHz <1.10
		5017D	<1.05
		5018D	从 1.05 到 2.5 Ghz<1.05，从 2.5 到 4 GHz <1.10
		5019D	<1.05
	插入损耗	5012D	从 0.35 到 1.0 GHz<0.05 dB，从 1 到 4 GHz <0.1 dB<0.05 dB
		5016D	从0.35 到 1.0 GHz，从 1 到 4 GHz<0.1 dB
		5017D	<0.05 dB
		5018D	从 0.35 到 1.0 GHz<0.05 dB，从 1 到 4 GHz <0.1 dB
		5019D	<0.05 dB
平均功率	平功均率前范向围	5012D	150 mW - 150 W 平均值 , 400 W 峰值
		5016D	25 mW - 25 W 平均值 , 60 W 峰值
		5017D	500 mW - 500 W 平均值 , 1300 W 峰值
		5018D	100 mW - 25 W 平均值 , 60 W 峰值
		5019D	100 mW - 100 W, 260 W 峰值
	*平准均确正度向，功率	5012D	读数的 ± 4%, + 0.05 W
		5016D	读数的 ± 4%, + 0.008 W
		5017D	读数的 ± 4% , + 0.17 W
		5018D	读数的 ± 4%, + 0.008 W
		5019D	读数的 ± 4%, + 0.04 W
	反最射小测正量向的功率	5012D	0.5W
		5016D	0.1W
		5017D	0.5W
		5018D	0.1W
		5019D	0.3W

平均功率	回波损耗	5012D	0.0 ～ 23 dB
		5016D	0.0 ～ 23 dB
		5017D	0.0 ～ 23 dB
		5018D	0.0 ～ 23 dB
		5019D	0.0 ～ 23 dB
	VSWR	5012D	1.15 ～ 99.9
		5016D	1.15 ～ 99.9
		5017D	1.15 ～ 99.9
		5018D	1.15 ～ 99.9
		5019D	1.15 ～ 99.9
突发平均功率	脉功冲率平范均围	5012D	4W - 150 Watts 平均值
		5016D	0.7W - 25 Watts 平均值
		5017D	13.5W - 500 Watts 平均值
		5018D	0.7 W - 25 Watts 平均值
		5019D	2.7 W - 100 Watts 平均值
	突发带宽	5012D	1 μs 至 5 ms
		5016D	1 μs 至 5 ms
		5017D	1 μs 至 5 ms
		5018D	1 μs 至 5 ms
		5019D	1 μs 至 5 ms
	重复率	5012D	5 Hz, Min
		5016D	5 Hz, Min
		5017D	5 Hz, Min
		5018D	5 Hz, Min
		5019D	5 Hz, Min
	占空比	5012D	0.002 至 1.0
		5016D	0.002 至 1.0
		5017D	0.002 至 1.0
		5018D	0.002 至 1.0
		5019D	0.002 至 1.0
	*突准发确平度均功率	5012D	读数的 ± 6%, + 0.05 W
		5016D	读数的 ± 6%, + 0.008 W
		5017D	读数的 ± 6%, + 0.17W
		5018D	读数的 ± 6%, + 0.008 W
		5019D	读数的 ± 6%, + 0.04 W
峰值包络功率	峰值包络功率范围	5012D	4.0 - 400 W
		5016D	0.7 - 60 W
		5017D	13.5 - 1300 W
		5018D	0.7 - 60 W
		5019D	2.7 - 260 W
