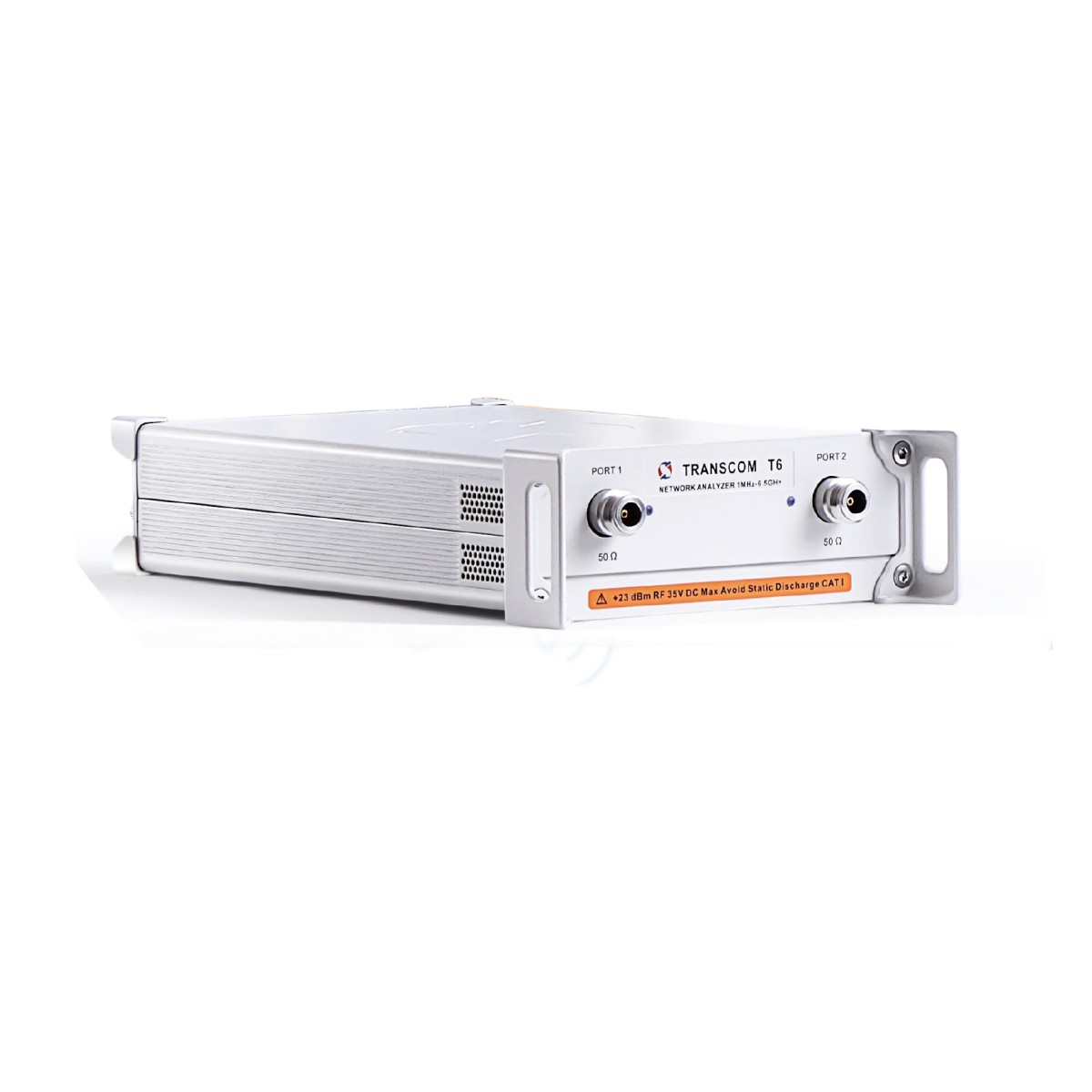

模块矢量网络分析仪T6
产品介绍
T6 系列模块化矢量网络分析仪具有台式矢量网络分析仪的性能，动态范围大、迹线噪声低、分辨率带宽高，可满足实验室、科研教学、生产制造及系统集成等领域的测试需求。T6 的频率范围覆盖1MHz 至6.5GHz，是一款尺寸小巧，易于集成的双端口双通路矢量网络分析仪。 产品性能特点： 频率范围：1MHz～6.5GHz 大动态范围：>117 dB (IFBW=10 Hz), 121dB typical 低噪声电平：<-120 dB (IFBW=10 Hz) 低迹线噪声：10 mdB rms (IFBW=3 kHz) 测量速度：120 μs/point (IFBW=30 kHz) 高等效方向性：>42 dB 支持标准VISA 通讯协议 低功耗：18W
技术参数 测量范围 | 产品型号 | T6 | 端口阻抗 | 50Ω | 端口连接器 | N-type, female | 端口数量 | 2 | 频率范围 | 1MHz～6.5GHz | 频率精度 | 5ppm | 频率分辨率 | 10Hz | 测量点数 | 2 ～ 10001 | 测量带宽 | 1Hz to 50kHz | 动态范围（IFBW 10Hz） | 117dB, typ.121 dB | 测量参数 | S11, S21, S12, S22 | 测试精度 | 传输测量精度 ( 幅度 / 相位 ) | +5 dB to +10 dB | 0.2dB/2º | -50 dB to +5 dB | 0.1dB/1º | -70dB to -50dB | 0.5 dB/3º | -90dB to -70dB | 2.5 dB/8º | 反射测量精度 | -15dB to 0dB | 0.4dB/3º | -25dB to -15dB | 1.0dB/6º | -35dB to -25dB | 3.0dB/20º | 迹线稳定度 | 迹线噪声（IFBW 3kHz） | 10 mdB rms | 温度稳定性 | 0.02dB/℃ | 等效性指标① | 等效方向性 | 42dB | 等效源匹配 | 40dB | 等效负载匹配 | 42dB | ①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、-5dBm 功率输出、中频带宽 10Hz | 测试端口输出 | | 匹配（无系统校准） | 18 dB | 功率范围 | -50 dBm to +5 dBm | 功率精度 | ±1.5 dB | 功率分辨率 | 0.05dB | 测试端口输入 | | 匹配（无系统校准） | 18 dB | 最大输入电平 | +23 dBm | 最大输入电压 | +35 V | 噪声电平 | -120 dBm |
其他参数 | 外参考输入接口 | SMA 阴 ; 10 MHz; 2 dBm ± 3 dB | 外参考输出接口 | SMA 阴 ; 10 MHz; 3 dBm ± 2 dB | 工作温度 | +5° C ～ +40° C | 储藏温度 | -45° C ～ +55° C | 工作湿度 | 90% (25° C) | 工作大气压 | 84 to 106.7 kPa | 系统校准周期 | 3 年 | 系统供电 | 110/220 ± 22 V (AC), 50 Hz | 系统功耗 | 18W | 外形尺寸 (W × H × D) mm | 180 ×50×290 | 净重 | 2.3 kg | 质保 | 1 年 |
| |
