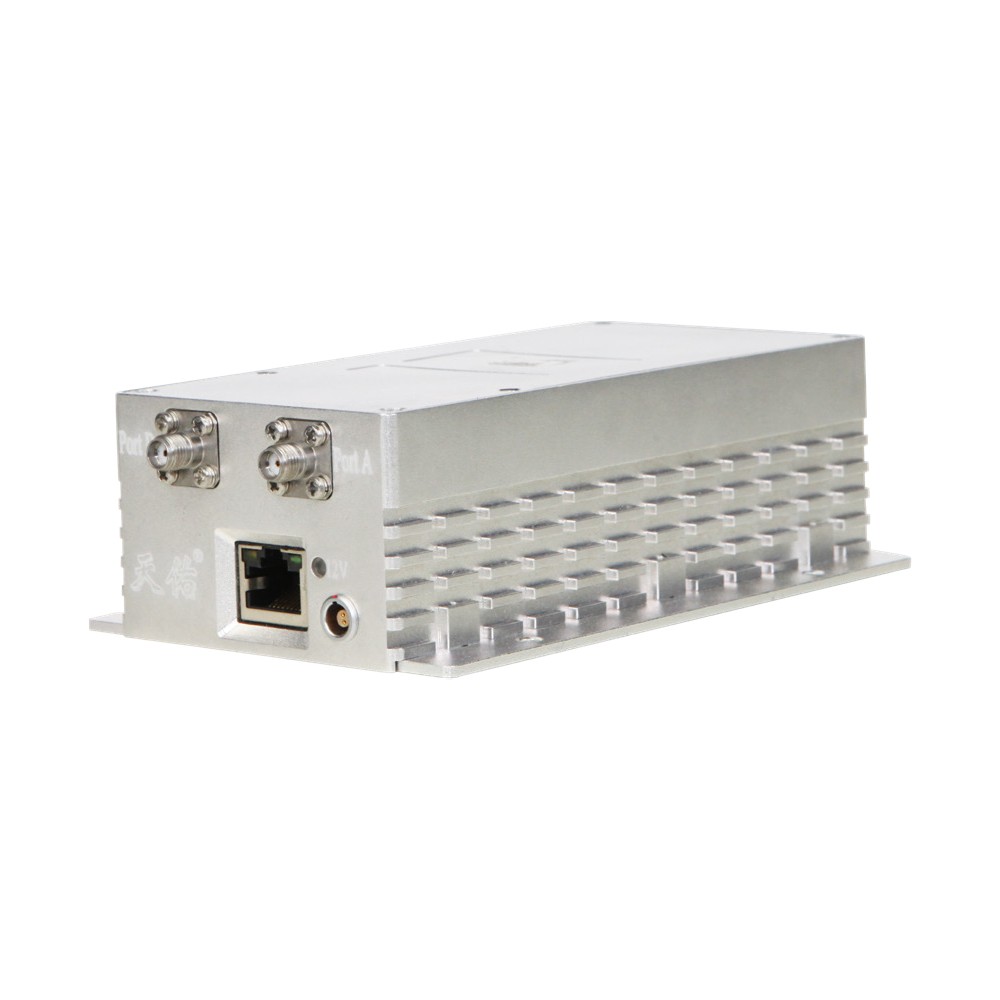

天佑漏缆监测模块TY800
产品介绍
GSM-R 通信系统运行质量和铁路运输组织及运行安全密切相关，泄漏电缆的性能对铁路GSM 移动通信网络的安全运行有很重要的影响，所以对漏缆性能监测及漏缆故障定位排查显得尤为重要。上海创远仪器开发的TY800 漏缆检测模块，可通过测试漏缆的驻波比、回波损耗等指标实现漏缆故障位置精确定位和远程故障实时监控。设备配有LAN 接口或者RS485 接口（选配）与PC 机连接可实现远程监控。多端口测试，测试距离远，测试精度高。 产品性能特点： 6W 低功耗 外形设计精巧，适合系统集成 定位距离超过2000m 定位误差小于5m 通讯接口LAN 口和RS485（选配） 工业级工作温度范围：-40℃ ～+70℃
技术参数 端口阻抗 | 50Ω | 测试端口接头 | SMA, 母头 | 漏缆测试端口数量 | 2 | 频率范围 | 780 MHz to 820 MHz（在85-4000MHz 以内可以定制其它频段产品） | 频率精度 | 5x10-6 | 输出功率 | ＜ -5 dBm | 测量点数 | 801 | DTF 回波损耗测量范围 | 0 ～ 100 dB | DTF 电缆损耗测量范围 | 0 ～ 50 dB | 回波损耗测量分辨率 | 0.01dB | 最大定位距离 | 2000m ( 漏缆损耗小于2.5dB/100 米) | 距离定位精度 | ＜ 5m | DTF 回波损耗温度稳定性 | 0.01dB/℃ | 校准周期 | 3 年 | 操作系统 | Linux | 通信接口1 | 以太网接口 | 通信接口2 | ( 选配) RS485 | 功耗 | 6 W | 电源接口 | 2 PIN 接线插座 | 电压/ 电流 | +12V/1.0A | 外形尺寸(L x W x H) | 145.5 x 60 x 42.5 mm | 重量 | 0.5kg | 端口最大输入功率 | +22 dBm | 端口最大输入电压 | 50V | 工作温度 | –25℃ to +60℃ | 存储温度 | –40℃ to +80℃ | 湿度 | 90%（25℃） | 测量格式 | SWR, Return Loss, DTF SWR, DTF Return Loss. |
| |
