矢量信号分析仪A6
产品介绍

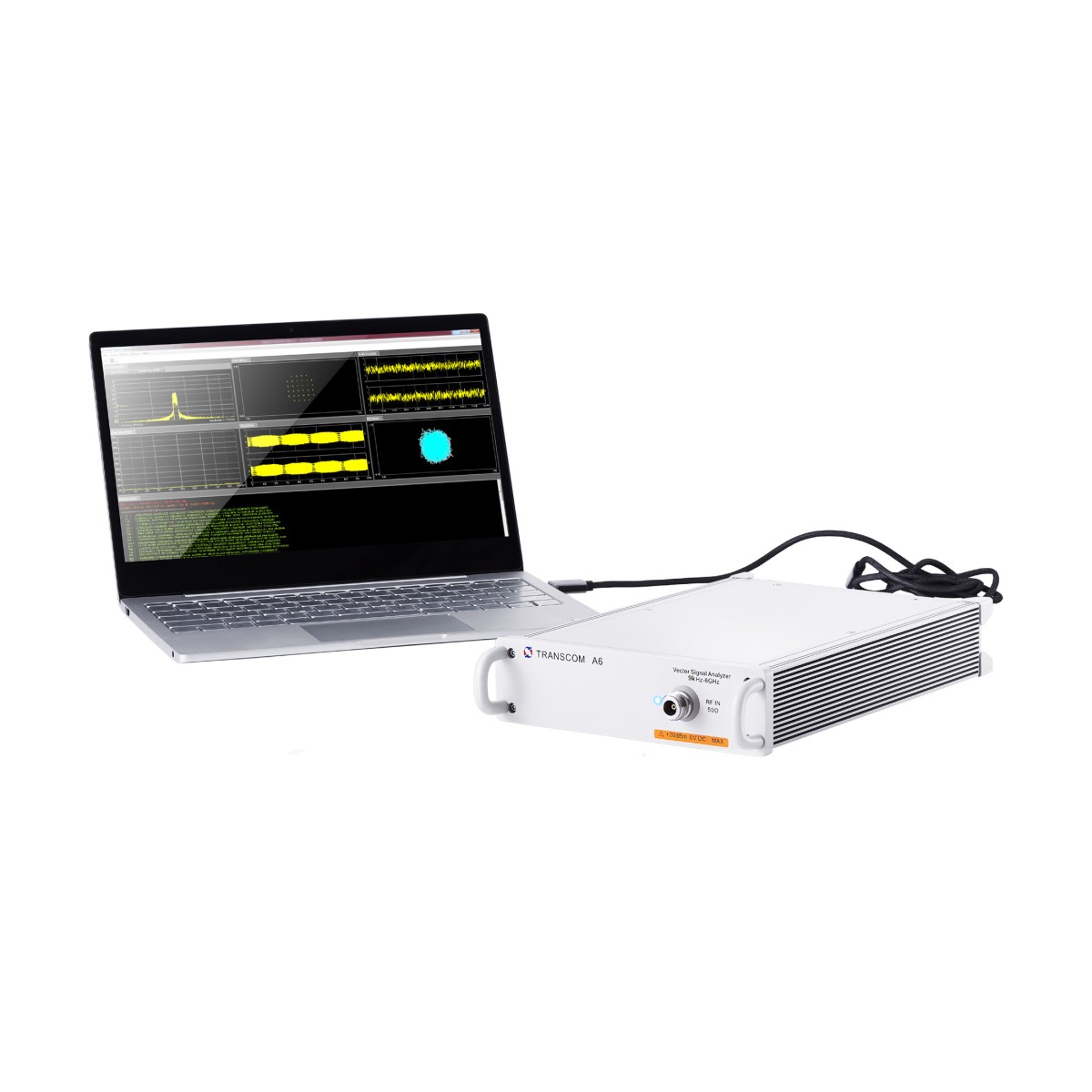

A6 矢量信号分析仪是一款体积小、功耗低、易于系统集成的频谱分析模块。高灵敏及**性能满足大多数射频信号的测量测试要求, 支持二次开发。操作简单，部署方便。 产品性能特点： 模块化产品，易于集成，性能良好，提供API 函数库，支持二次开发。 频率测量范围9kHz ～ 6000MHz。 显示平均噪声电平：-168 dBm @1GHz 。 1Gbit 信号存储深度，实现对信号的捕获分析。 体积小（180*50*290mm），重量轻（1.8kg）。 10MHz 外参考，USB 接口控制。 数字信号\LTE\NB-IoT 解调。
技术参数 A6 技术指标 | 灵敏度 | 低、中、高 | 频率 | | 频率范围 | 9kHz - 6000MHz | 频率参考 | 年老化率：±1ppm | 频率读数准确度 | ± ( 频率读数 x 频率参考准确度 + RBW 中值 + 0.5 x 水平分辨率) | 频率扫宽准确度 | ±1% | 扫描时间 | 1.1ms-1600s 2.69ms-1600s 零扫宽 | 分辨率带宽 | RBW 范围 | 10Hz-5MHz,(1-2-3-5-10 序列) | RBW 准确度 | RBW ≥ 1MHz，±10% RBW ＜ 1MHz,±2% | 幅度 | 测量范围 | 显示平均噪声电平 至 +20dBm | 输入衰减器范围 | 0-30dB，1dB 步进 | 最大安全输入电平 | 灵敏度：低 +30dBm 灵敏度：中 0dBm 灵敏度：高 -20dBm | 参考电平范围 | -140 dBm -+20dBm -190dBm -+70dBm ( 参考电平偏置：开) | 幅度准确度 | ±1.5dB（衰减器设置为 0 dB , 输入信号功率为 -5 至 -30 dBm, 检波方式设置为正峰值检波，灵敏度设置为低，RBW 设置为自动耦合, 所有其他设置均设置为自动耦合, 23±5℃，需要30 分钟预热时间） | RBW 转换不确定度 | ±0.3dB | 输入衰减器不确定度 | ±0.6dB | 参考电平准确度 | 参考电平≥ -60dBm，±0.8dB | 显示平均噪声电平(DANL) | 输入终止，检波方式设置为正峰值检波, 波形设置为平均，平均扫描点数设置为 1000, 扫宽设置为 50kHz, 参考电平设置为 -100 dBm, , 所有其他设置均设置为自动耦合, 23±5℃ , 归一化到 1Hz RBW ： | 灵敏度：低 1GHz，-131dBm/Hz（典型值-133dBm/Hz） 灵敏度：中 1GHz，-149dBm/Hz（典型值 -151dBm/Hz） 灵敏度：高 1GHz，-166dBm/Hz（典型值 -168dBm/Hz） | 剩余响应 | -70dBm | 输入相关响应 | 9kHz ～ 700MHz | 700MHz ～ 900MHz | 900MHz ～ 1.3GHz | 1.3GHz ～ 2.2GHz | 2.2GHz ～ 2.7GHz | 2.7GHz ～ 2.9GHz | 2.9GHz ～ 3.3GHz | 3.3GHz ～ 6GHz | 二次谐波失真 | 1.6GHz： -70dBc | 三阶交调 (TOI) | +15dBm ( 信号–10dBm ，1MHz 间隔，灵敏度设置为低，参考电平设置为–10 dBm) | P1dB | +5dBm 标称 | 相位噪声( 频率1GHz) | -95dBc/Hz,@10kHz( 典型值 -98dBc/Hz) -123dBc/Hz,@1MHz( 典型值 -125dBc/Hz) | 存储 | 最大存储深度 | 1Gbit | 数据格式 | I/Q 双路，16bit |
| |
