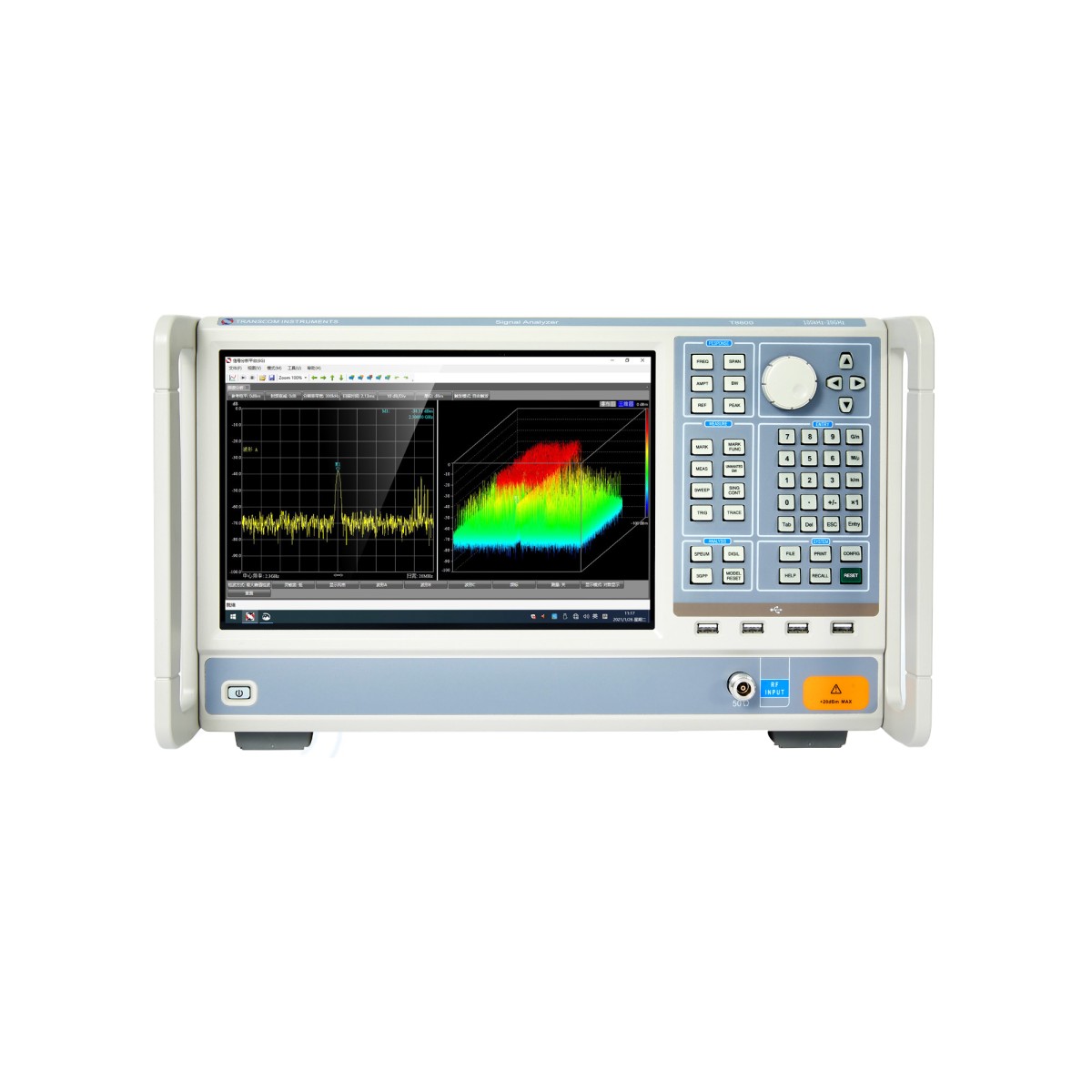

矢量信号分析仪T8600
产品介绍
T8600 矢量信号分析仪是一款高精度、高动态范围、高灵敏度、高解调带宽等特点的矢量信号分析仪。广泛支持当前主流移动通信制式，能够洞悉 LTE,、NB-IoT 包括 5GNR 在内的通信应用中的复杂信号，丰富功能和**性能满足大多数射频信号的测量测试要求。 产品性能特点： 技术参数 T8600 技术指标 | 频率范围 | 100kHz – 20GHz | RF 输入阻抗(n 型连接器) | 50Ω | I/Q 校准流式 | 可选I/Q 带宽 5kHz - 40MHz | 分辨率带宽RBW | 0.1Hz( 扫宽≤ 200kHz) - 3MHz( 任意扫宽) （@40MHz IBW | 30kHz – 10MHz（@160MHz IBW） | IP2 | +64dBm（100kHz – 2GHz） | +74dBm（2GHz – 11GHz） | +76dBm（11GHz – 16GHz） | +69dBm（15GHz – 20GHz） | IP3 | +64dBm（100kHz – 2GHz） | +74dBm（2GHz – 11GHz） | +76dBm（11GHz – 16GHz） | +69dBm（15GHz – 20GHz） | 扫描速度 | 扫描速度 | 1THz/sec | 1THz/sec | 1THz/sec | 160GHz/sec | 18GHz/sec | 幅度精度 (+10dBm 显示平均噪音水平(DANL)) | 100kHz – 6GHz | ±2.0dB | ±2.0dB/-2.6dB | 显示平均噪音水平(DANL) | 输入频率范围 | 100kHz – 700MHz | 700MHz – 2.7GHz | 2.7GHz – 4.5GHz | 4.5GHz – 8.5GHz | 8.5GHz – 15GHz | 15GHz – 20GHz | 剩余响应（参考电平≤ -20 dBm, 0dB ATT，射频输入负载50 欧姆） | 输入频率范围 | 100kHz – 80MHz | 80MHz – 15GHz | 15GHz – 20GHz | LO 泄露@RF 输入 | -82dBm（100kHz – 5GHz） | -55dBm（5GHz – 10GHz） | -50dBm（10GHz – 18GHz） | -47dBm（18GHz – 20GHz） | 杂散混频器响应 （任何参考电平(RL) 从+10dBm 到-20dBm, 5dB 增量，输入10db | 输入频率范围 | 100kHz – 6GHz | 6GHz – 10GHz | 10GHz – 20GHz | 同步 | 每个包中的GPS 数据，时间戳为40ns |
| |
