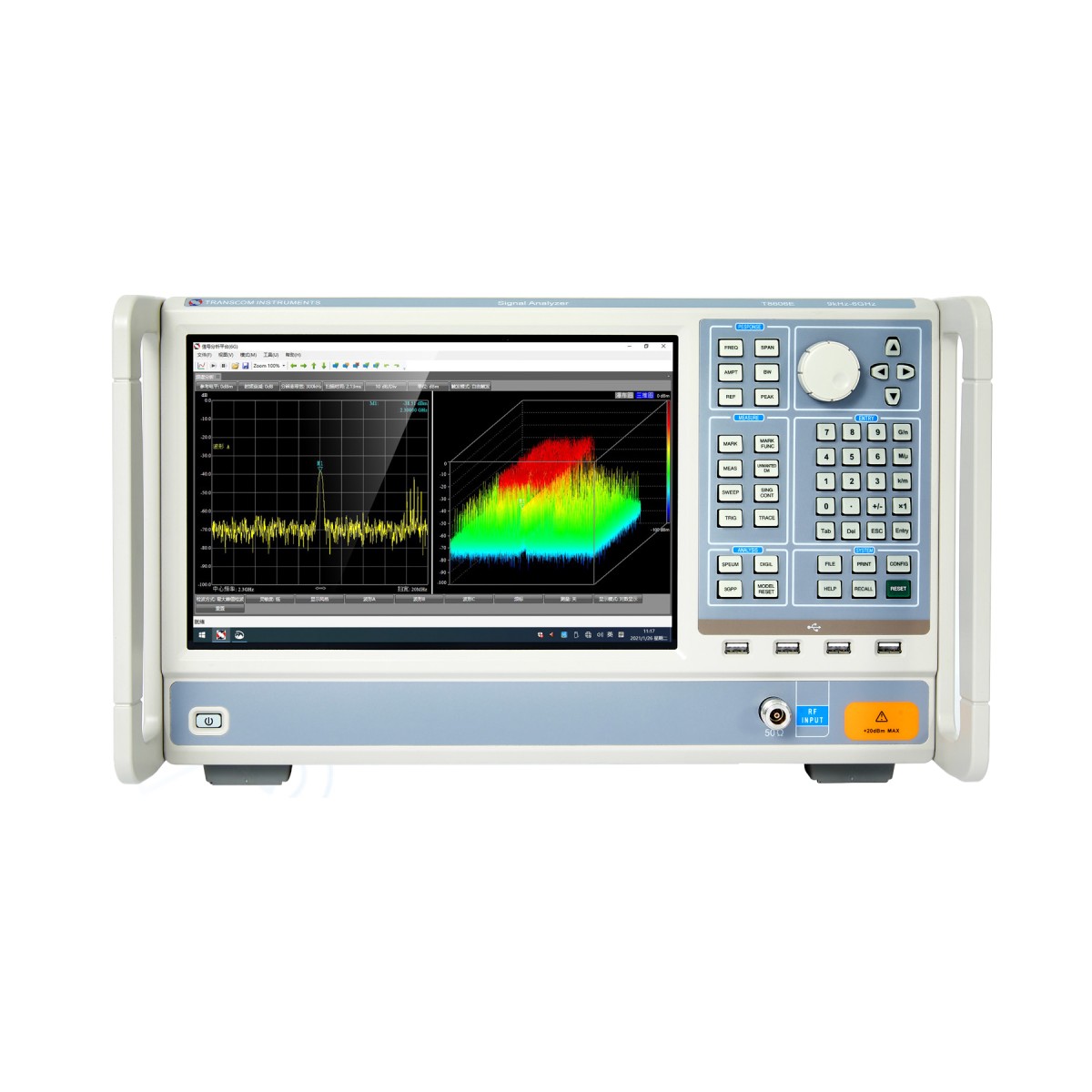

T8606E 技术指标

灵敏度

低、中、高

频率

频率范围

9kHz ～6000MHz

频率参考

年老化率：±1ppm

频率读数准确度

± ( 频率读数 x 频率参考准确度 + RBW 中值 + 0.5 x 水平分辨率)

频率扫宽准确度

±1%

扫描时间

1.1ms～1600s

2.69ms～1600s 零扫宽

分辨率带宽

RBW 范围

10Hz～5MHz,(1-2-3-5-10 序列)

RBW 准确度

RBW ≥ 1MHz，±10%

RBW ＜ 1MHz,±2%

幅度

测量范围

显示平均噪声电平 至 +20dBm

输入衰减器范围

0～30dB，1dB 步进

最大安全输入电平

灵敏度：低 +30dBm

灵敏度：中 0dBm

灵敏度：高 -20dBm

参考电平范围

-140 dBm ～+20dBm

-190 dBm ～+70dBm ( 参考电平偏置：开)

幅度准确度

±1.5dB（衰减器设置为 0 dB , 输入信号功率为 -5 to -30 dBm, 检波方式设置为正峰值检波，灵敏度设置为低，RBW 设置为自动耦合, 所有其他设置均设置为自动耦合, 23±5℃，需要30 分钟预热时间）

RBW 转换不确定度

±0.3dB

输入衰减器不确定度

±0.6dB

参考电平准确度

参考电平≥ -60dBm，±0.8dB

显示平均噪声电平(DANL)

输入终止，检波方式设置为正峰值检波, 波形设置为平均，平均扫描点数设置为 1000, 扫宽设置为 50kHz, 参考电平设置为 -100 dBm, , 所有其他设置均设置为自动耦合, 23±5℃ , 归一化到 1 Hz RBW ：

灵敏度：低 1GHz，-131dBm/Hz（典型值-133dBm/Hz）

灵敏度：中 1GHz，-149dBm/Hz（典型值 -151dBm/Hz）

灵敏度：高 1GHz，-166dBm/Hz（典型值 -168dBm/Hz）

剩余响应

-70dBm（-65dBm@1161MHz-1181MHz/5760-5766MHz）

输入相关响应

9kHz ～ 700MHz

<-70dBc

700MHz ～ 900MHz

<-46dBc

900MHz ～ 1.3GHz

<-42dBc

1.3GHz ～ 2.2GHz

<-46dBc

2.2GHz ～ 2.7GHz

<-53dBc

2.7GHz ～ 2.9GHz

<-42dBc

2.9GHz ～ 3.3GHz

<-38dBc

3.3GHz ～ 6GHz

<-53dBc

二次谐波失真

1.6GHz -70dBc

三阶交调 (TOI)

+15dBm ( 信号–10dBm ，1MHz 间隔，灵敏度设置为低，参考电平设置为–10 dBm)

P1dB

+5dBm 标称

相位噪声

-95dBc/Hz,@10kHz( 典型值 -98dBc/Hz)

-123dBc/Hz,@1MHz( 典型值 -125dBc/Hz)
