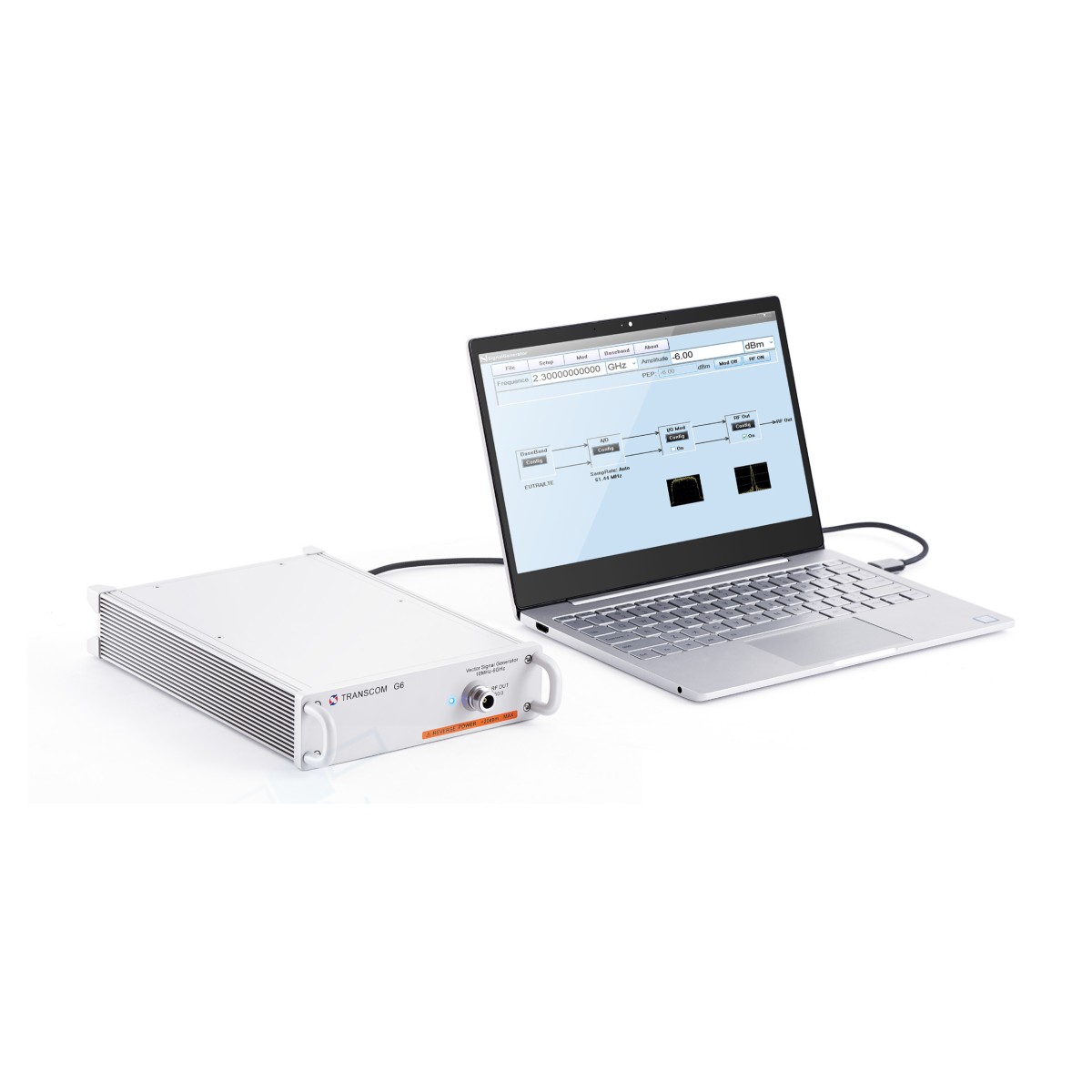

全制式通信矢量信号源G6
产品介绍
G6 全制式通信矢量信号源将优良射频性能和丰富信号发生功能集成一体，标准化机箱适用于各领域集成、研发及生产。基于高性能的平台，满足绝大多数信号模拟需求。可提供定制信号的服务。 产品性能特点： 易于系统集成，性能媲美台式信号源，可二次开发，可产生自定义信号； 全制式的通信标准信号：GSM/EDGE/TD-SCDMA/WCDMA/TDD-LTE/FDD-LTE/NB-IoT/LoRa； 数字调制：BPSK/QPSK/OQPSK/8PSK/16QAM/32QAM/64QAM/128QAM/256QAM/MSK/FSK； 调制带宽：20MHz（可升级100MHz）； 脉冲调制功能； 高精度、高相噪参考源，内置增益控制单元，满足大动态范围功率输出； 频率范围10MHz ～ 6000MHz； 体积小（180*50*290mm），重量轻（1.8kg）； 通过USB 接口控制；
技术参数 G6 技术指标 | 频率范围 | 10MHz - 6000MHz | 频率步进 | 0.1Hz | 频率温度稳定度 | ±1ppm @0～50℃ | 初始频率准确度 | ±0.5ppm | 功率范围 | -110 - +14dBm | 功率步进 | 0.1dB | 功率准确度 | ±0.75dB@Lev ≥ -80dBm,；±1.5dB@Lev<-80dBm | 谐波 | ≤ -30dBc（+10dBm） | 非谐波 | ≤ -50dBc | 相噪 | ≤ -105dBc/Hz@10kHz(3-6GHz); ≤ -109dBc/Hz@10kHz( ≤ 3GHz) | 调制带宽 | 20MHz（可升级100MHz） | 调制方式 | I/Q、脉冲 | 脉冲调制参数 | 脉冲周期：0.1us-40s，脉冲宽度：100ns-40s | 通用数字调制格式 | BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM、128QAM、256QAM | 模拟调制格式 | AM、FM、PM、DSB、USB、LSB | 移动通信标准 | GSM/EDGE/TD-SCDMA/WCDMA/TD-LTE/FDD-LTE/NB-IoT/LoRa | 支持信道 (LTE) | PSS、SSS、PSS、SSS、CSRS、PBCH、PCFICH、PHICH、PDCCH、PDSCH、PUSCH、PUCCH、PRACH 及 SRS | 误差矢量幅度（EVM） | ≤ 1%rms（20MHz）；≤ 3.5%rms（100MHz, 典型值, 需硬件升级） | 参考输出 | 10MHz，频率误差±20Hz，功率＞ 0dBm | 波形质量 ρ | >0.9999 | 提供API | 支持二次开发（开放API） | 机械特性 | 操作系统 | 适用于windows10，windows7 | 连接端口 | RF 输出：N 型头，母头，50 Ω | USB 接口：USB type-C | 电源接口：DC12V | 操作环境 | 操作温度： 0° C - 50° C | 储存温度： -20° C - 70° C | 尺寸 | 180mm*50mm*290mm | 重量 | 1.8kg |
| |
