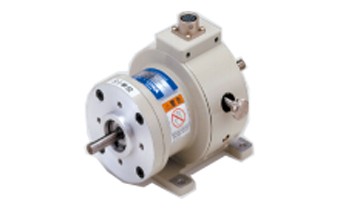

高速用扭矩传感器TP-M
产品介绍
特点 ●使用回转速度3000～15000rpm ●带防过载挡块 ●测量器推荐使用载波型动态应变放大器DPM 产品一览 全部显示 TP-2KCM 0.2N・m用
规格 性能 | 额定容量 | 0.2N･m |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 0.75mV/V(1500×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150%(50%时挡块动作,挡块界限扭矩为150% 2N･m) |
|---|
| 使用转速 | 3000～15000rpm |
|---|
| 扭曲角 | 约0.0098rad |
|---|
| 扭曲弹簧常数 | 约20.4N･m/rad |
|---|
| 惯性力矩 | 约0.35×10-4 kg･m2 |
|---|
| 重量 | 约1.1kg |
|---|
| 选购件 | 专用挠性联轴器 FC-1B，FC-2B 刷握 TBC-T |
|---|
外形尺寸图
TP-5KCM 0.5N・m用
规格 性能 | 额定容量 | 0.5N･m |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 0.75mV/V(1500×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150%(50%时挡块动作,挡块界限扭矩为150% 2N･m) |
|---|
| 使用转速 | 3000～15000rpm |
|---|
| 扭曲角 | 约0.012rad |
|---|
| 扭曲弹簧常数 | 约41.7N･m/rad |
|---|
| 惯性力矩 | 约0.35×10-4 kg･m2 |
|---|
| 重量 | 约1.1kg |
|---|
| 选购件 | 专用挠性联轴器 FC-1B，FC-2B 刷握 TBC-T |
|---|
外形尺寸图
TP-10KCM 1N・m用
规格 性能 | 额定容量 | 1N･m |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150%(50%时挡块动作,挡块界限扭矩为150% 2N･m) |
|---|
| 使用转速 | 3000～15000rpm |
|---|
| 扭曲角 | 约0.016rad |
|---|
| 扭曲弹簧常数 | 约62.5N･m/rad |
|---|
| 惯性力矩 | 约0.35×10-4 kg･m2 |
|---|
| 重量 | 约1.1kg |
|---|
| 选购件 | 专用挠性联轴器 FC-1B，FC-2B 刷握 TBC-T |
|---|
外形尺寸图
TP-20KCM 2N・m用
规格 性能 | 额定容量 | 2N･m |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150%(50%时挡块动作,挡块界限扭矩为150% 2N･m) |
|---|
| 使用转速 | 3000～15000rpm |
|---|
| 扭曲角 | 约0.016rad |
|---|
| 扭曲弹簧常数 | 约125N･m/rad |
|---|
| 惯性力矩 | 约0.35×10-4 kg･m2 |
|---|
| 重量 | 约1.1kg |
|---|
| 选购件 | 专用挠性联轴器 FC-1B，FC-2B 刷握 TBC-T |
|---|
外形尺寸图
TP-50KCM 5N・m用
规格 性能 | 额定容量 | 5N･m |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150%(50%时挡块动作,挡块界限扭矩为150% 2N･m) |
|---|
| 使用转速 | 3000～15000rpm |
|---|
| 扭曲角 | 约0.015rad |
|---|
| 扭曲弹簧常数 | 约333N･m/rad |
|---|
| 惯性力矩 | 约0.35×10-4 kg･m2 |
|---|
| 重量 | 约1.1kg |
|---|
| 选购件 | 专用挠性联轴器 FC-1B，FC-2B 刷握 TBC-T |
|---|
外形尺寸图
挠性联轴器 FC-1B 无偏心，仅偏角时使用
外形尺寸图
FC-2B 同时出现偏心，偏角时使用
外形尺寸图
下载 说明书 - INSTRUCTION MANUAL (304KB)
| |
