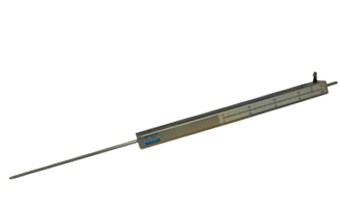

位移传感器DTJ-A-200
产品介绍
特点 ●5mV/V的高输出 ●零点温度影响为±0.02%RO/℃或以内 ●带刻度 ●可制作TEDS对应产品 产品一览 全部显示 DTJ-A-200 200mm用
规格 性能 | 额定容量 | 200mm |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.3% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2, 4芯屏蔽乙烯线2m, 外径4mm, 前端插头PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约5.9N |
|---|
| 重量 | 约560g（不含电缆） |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200，EB-300 替换测量子 X，XS，SH 磁性台 MB-B |
|---|

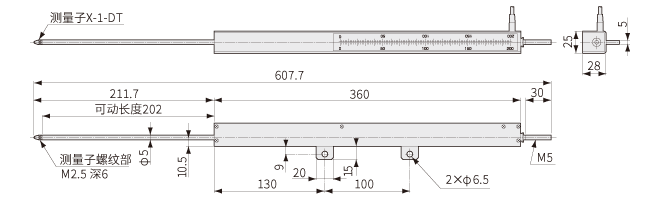

外形尺寸图
为了正确使用 安装时, 请使用2根M6螺栓来固定不动点。 （注1）电杆处于拉伸状态时的初期不平衡值大致为-5000～-6000×10-6应变量。 （注2）请不要在会出现振动的场所使用。 （注3）出现急速位移时, 需经过一定时间后才能恢复输出稳定。 （注4）请勿造成电杆伸缩方向以外的位移动。
| |
