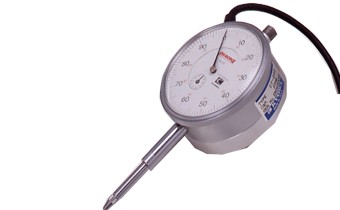

指针式位移传感器DT-D
产品介绍
特点 ●安装、使用、维修容易 ●零点温度影响为±0.03%RO/℃或以内 ●可制作TEDS对应产品 产品一览 全部显示 DT-10D 10mm用
规格 性能 | 额定容量 | 10mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～55℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽氯丁橡胶铠装线5m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 100% |
|---|
| 响应频率范围 | DC～约0.8Hz |
|---|
| 测量力 | 约1.7N |
|---|
| 重量 | 约160g(不含电缆) |
|---|
| 选购件 | 替换测量子 X，XS，SH 磁性台 MB-B |
|---|

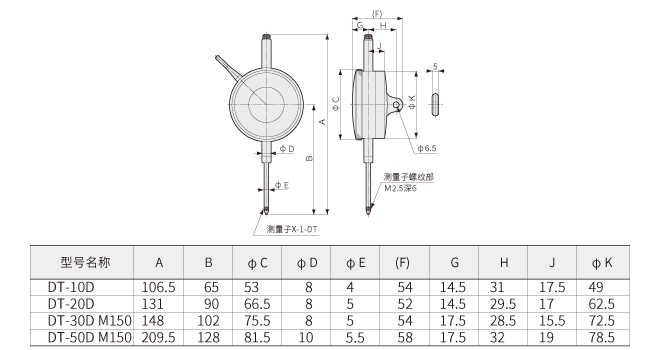

外形尺寸图
DT-20D 20mm用
规格 性能 | 额定容量 | 20mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～55℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽氯丁橡胶铠装线5m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 100% |
|---|
| 响应频率范围 | DC～约0.8Hz |
|---|
| 测量力 | 约2.1N |
|---|
| 重量 | 约310g(不含电缆) |
|---|
| 选购件 | 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DT-30D M150 30mm用
规格 性能 | 额定容量 | 30mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～55℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽氯丁橡胶铠装线5m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 100% |
|---|
| 响应频率范围 | DC～约0.8Hz |
|---|
| 测量力 | 约2.2N |
|---|
| 重量 | 约260g(不含电缆) |
|---|
| 选购件 | 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DT-50D M150 50mm用
规格 性能 | 额定容量 | 50mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～55℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽氯丁橡胶铠装线5m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 100% |
|---|
| 响应频率范围 | DC～约0.8Hz |
|---|
| 测量力 | 约2.7N |
|---|
| 重量 | 约300g(不含电缆) |
|---|
| 选购件 | 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
为了正确使用 ●使用M6螺栓来固定不动点。 ●能够显示按位移量大小比例的输出, 同时可通过读度盘式指示器的指针, 目测位移量。
| |
共和电业有限公司
