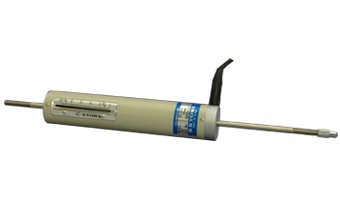

位移传感器DT-A
产品介绍
特点 ●拉伸、压缩两用 产品一览 全部显示 DT-50A 50mm用
规格 性能 | 额定容量 | 50mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 120Ω±3% |
|---|
| 输出电阻 | 120Ω±3% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约1.5Hz |
|---|
| 测量力 | 约4.4N |
|---|
| 重量 | 约380g（不含电缆） |
|---|

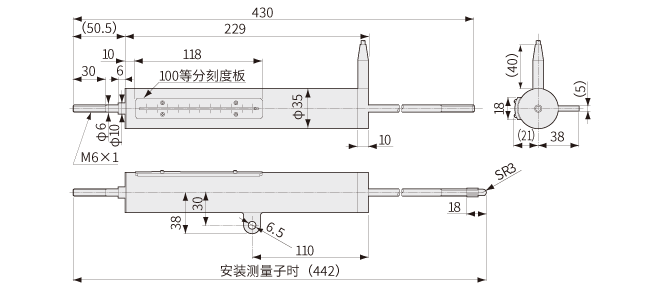

外形尺寸图
DT-100A 100mm用
规格 性能 | 额定容量 | 100mm |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | 0～60℃(无结露现象) |
|---|
| 温度补偿范围 | 0～50℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 120Ω±3% |
|---|
| 输出电阻 | 120Ω±3% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽氯丁橡胶铠装线5m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约1.5Hz |
|---|
| 测量力 | 约4.4N |
|---|
| 重量 | 约450g（不含电缆） |
|---|
外形尺寸图
为了正确使用 ●使用M6螺栓来固定不动点。 ●由于测量力极小朝上进行测量时，可能会出现不追随位移量的现象。此时，请拆下测量子，并使用螺母来固定动点的杆。
| |
共和电业有限公司
