位移传感器DTK-A
产品介绍

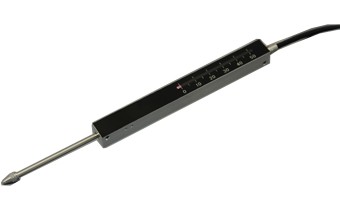

特点 ●方形 ●设置容易 ●可制作TEDS对应产品 产品一览 全部显示 DTK-A-30 30mm用
规格 性能 | 额定容量 | 30mm |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 2.5mV/V (5000×10-6 应变量) 或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 350Ω±3% |
|---|
| 输出电阻 | 350Ω±3% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽乙烯线3m, 外径3.2mm, 前端插头 (PRC03-12A10-7M) (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约10Hz |
|---|
| 测量力 | 约2N |
|---|
| 重量 | 约25g(不含电缆) |
|---|
| 标配件 | 安装板 ：1个 内六角螺栓(M3×6) ：２个 销（φ2×20） ：1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100 安装套 FXB-30B 替换测量子 X，XS，SH, H 磁性台 MB-B |
|---|

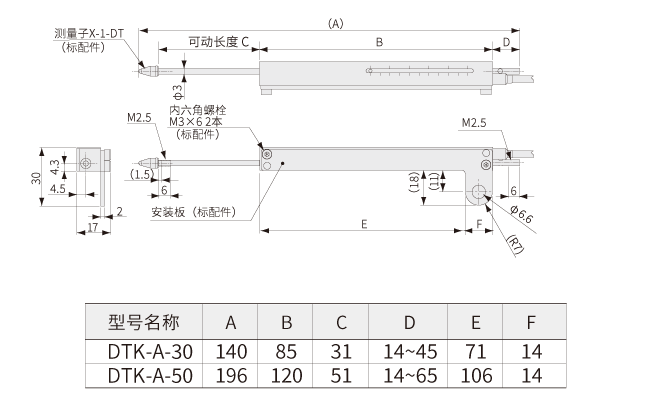

外形尺寸图

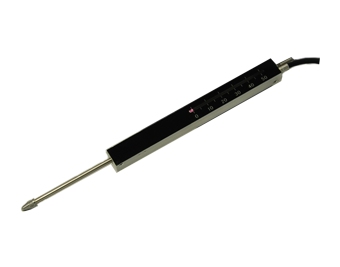

DTK-A-50 50mm用
规格 性能 | 额定容量 | 50mm |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.3%RO或以下 |
|---|
| 额定输出 | 2.5mV/V（5000×10-6 应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 350Ω±3% |
|---|
| 输出电阻 | 350Ω±3% |
|---|
| 电缆 | 0.08mm2，4芯屏蔽乙烯线3m，外径3.2mm，前端插头 (PRC03-12A10-7M) （屏蔽线没有与主机连接） |
|---|
机械特性 | 响应频率范围 | DC～约6Hz |
|---|
| 测量力 | 约2N |
|---|
| 重量 | 约34g（不含电缆） |
|---|
| 标配件 | 安装板 ：1个 内六角螺栓(M3×6) ：２个 销（φ2×20） ：1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100 安装套 FXB-30B 替换测量子 X，XS，SH, H 磁性台 MB-B |
|---|
外形尺寸图
下载 说明书 - INSTRUCTION MANUAL (2.4MB)
| |
