位移传感器DTH-A
产品介绍
特点 ●高输出 ●零点温度影响为±0.01%RO/℃或以内 ●可制作TEDS对应产品 产品一览 全部显示 DTH-A-5 5mm用
规格 性能 | 额定容量 | 5mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.15% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线2m, 外径4mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约1.5N |
|---|
| 重量 | 约30g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | 安装套FXB-5A： 1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|

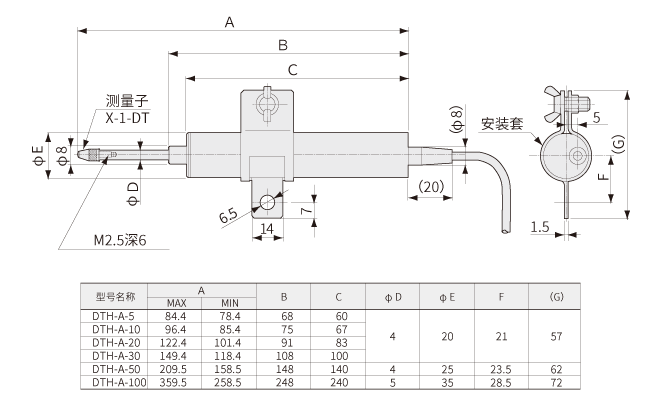

外形尺寸图
DTH-A-10 10mm用
规格 性能 | 额定容量 | 10mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2, 4芯屏蔽乙烯线2m, 外径4mm, 前端插头 PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约2.2N |
|---|
| 重量 | 约35g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | 安装套 FXB-5A： 1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DTH-A-20 20mm用
规格 性能 | 额定容量 | 20mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线2m, 外径4mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约2.2N |
|---|
| 重量 | 约35g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | 安装套 FXB-5A： 1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DTH-A-30 30mm用
规格 性能 | 额定容量 | 30mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线2m, 外径4mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约2.2N |
|---|
| 重量 | 约40g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | 安装套 FXB-5A：1个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DTH-A-50 50mm用
规格 性能 | 额定容量 | 50mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线2m, 外径4mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约3N |
|---|
| 重量 | 约75g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | 安装套 FXB-50A： 2个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
DTH-A-100 100mm用
规格 性能 | 额定容量 | 100mm |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 5mV/V(10000×10-6应变量)±0.1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.065mm2, 4芯屏蔽乙烯线2m, 外径4mm, 前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 响应频率范围 | DC～约2Hz |
|---|
| 测量力 | 约4N |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 保护等级 | IP50（IEC 60529） |
|---|
其他 | 初期不平衡 | 杆处于拉伸到大时的大约为-6000～-5000×10-6 应变量。 |
|---|
| 标配件 | FXB-100A：2个 |
|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200 替换测量子 X，XS，SH 磁性台 MB-B |
|---|
外形尺寸图
为了正确使用 安装时，请使用配件的安装套、螺丝、垫片、碟型螺栓来固定不动点。
| |
共和电业有限公司
