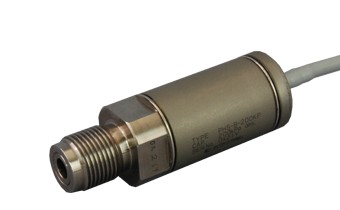

高可靠性压力传感器(喷涂应变片式) PHS-B
产品介绍
特点 ●具有出色的高温特性 ●采用喷涂及光刻法技术, 可进行高精度的温度补偿 ●可制作TEDS对应产品 产品一览 全部显示 PHS-B-200KP 200kPaabs.用
规格 性能 | 额定容量 | 200kPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约5kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-500KP 500kPaabs.用
规格 性能 | 额定容量 | 500kPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约7kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-1MP 1MPaabs.用
规格 性能 | 额定容量 | 1MPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约20kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-2MP 2MPaabs.用
规格 性能 | 额定容量 | 2MPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约30kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-5MP 5MPaabs.用
规格 性能 | 额定容量 | 5MPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-10MP 10MPaabs.用
规格 性能 | 额定容量 | 10MPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约70kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHS-B-20MP 20MPaabs.用
规格 性能 | 额定容量 | 20MPaabs. |
|---|
| 非线性 | ±0.2% RO 或以内 |
|---|
| 滞后 | ±0.2% RO 或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -196～230℃ |
|---|
| 温度补偿范围 | -30～200℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.015%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 750～1000Ω |
|---|
| 输出电阻 | 750～1000Ω |
|---|
| 电缆 | 0.09mm2，4芯屏蔽氟化乙烯树脂线5m，外径约3mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约100kHz |
|---|
| 重量 | 约130g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
为了正确使用 当使用载波频率为12kHz或以上的动态应变放大器DPM-912B, 913C, 952A, 42B, 92A时，可能不满足额定输出的规格。请委托组合校准。
| |
共和电业有限公司
