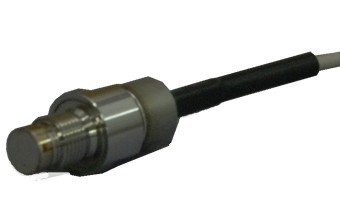

平面隔膜型高温压力传感器PHC-B
产品介绍
特点 ●高响应性 ●适用于高粘度媒体的压力测量。 ●采用柔软性耐热电缆, 实现更好地操作性 产品一览 全部显示 PHC-B-2MP 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.2%RO或以下 |
|---|
| 额定输出 | 0.6mV/V（1200×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -30～240℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | 23～230℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 380～650Ω |
|---|
| 输出电阻 | 380～650Ω |
|---|
| 电缆 | 0.08mm2，4芯屏蔽氟化乙烯树脂线3m，外径3.1mm，前端插头PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约45kHz |
|---|
| 重量 | 约70g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP62（IEC 60529） |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|

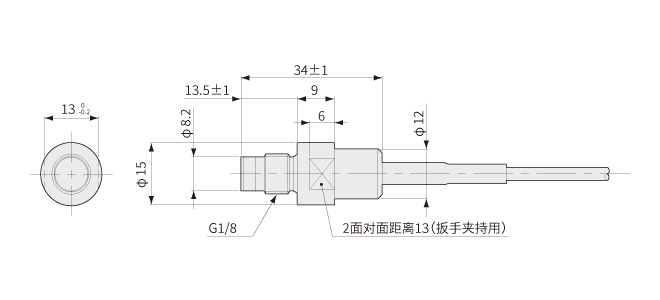

外形尺寸图
PHC-B-5MP 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.2%RO或以下 |
|---|
| 额定输出 | 0.6mV/V（1200×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -30～240℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | 23～230℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 380～650Ω |
|---|
| 输出电阻 | 380～650Ω |
|---|
| 电缆 | 0.08mm2，4芯屏蔽氟化乙烯树脂线3m，外径3.1mm，前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约75kHz |
|---|
| 重量 | 约70g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP62（IEC 60529） |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PHC-B-10MP 10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.2%RO或以下 |
|---|
| 额定输出 | 0.6mV/V（1200×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -30～240℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | 23～230℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 380～650Ω |
|---|
| 输出电阻 | 380～650Ω |
|---|
| 电缆 | 0.08mm2，4芯屏蔽氟化乙烯树脂线3m，外径3.1mm，前端插头PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约85kHz |
|---|
| 重量 | 约70g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP62（IEC 60529） |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PHC-B-20MP 20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.2%RO或以下 |
|---|
| 额定输出 | 0.6mV/V（1200×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -30～240℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | 23～230℃ （电缆为200℃，电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 380～650Ω |
|---|
| 输出电阻 | 380～650Ω |
|---|
| 电缆 | 0.08mm2，4芯屏蔽氟化乙烯树脂线3m，外径3.1mm，前端插头PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约85kHz |
|---|
| 重量 | 约70g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP62（IEC 60529） |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
为了正确使用 当使用载波频率为12kHz或以上的动态应变放大器DPM-912B, 913C, 952A, 42B, 92A时，可能不满足额定输出的规格。请委托组合校准。
| |
