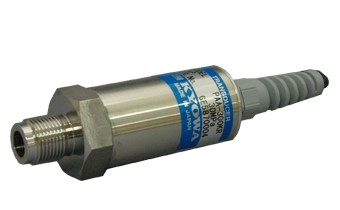

电流输送型压力传送器PAA-R
产品介绍
特点 ●抗干扰性强 ●高可信性 ●安全过载高（200％） 产品一览 全部显示 PAA-5KR 电缆直出式500kPa用
规格 性能 | 额定容量 | 500kPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-10KR 电缆直出式1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-20KR 电缆直出式2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-50KR 电缆直出式5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-100KR 电缆直出式10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-200KR 电缆直出式20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-300KR 电缆直出式30MPa用
规格 性能 | 额定容量 | 30MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAA-500KR 电缆直出式50MPa用
规格 性能 | 额定容量 | 50MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC24V（21～30V），30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4. 6mm，前端裸线（仅用3芯） (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 直出式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
为了正确使用 使用UCAM-60C M14等电压模式进行测量时, 使用250Ω的电阻转换成电压。
| |
