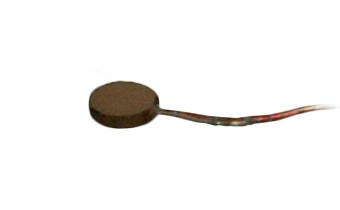

小型压力传感器PSS
产品介绍
特点 ●超小型轻量、低容 ●使用粘合剂安装 ●适合使用多个PSS进行点压力分布的测量。 产品一览 全部显示 PSS-05KAE 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.8%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约18kHz |
|---|
| 重量 | 0.15g （不含电缆） |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PSS-1KAE 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.8%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约31kHz |
|---|
| 重量 | 0.15g （不含电缆） |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PSS-02KAF 20kPa用
规格 性能 | 额定容量 | 20kPa |
|---|
| 非线性 | ±3%RO或以内 |
|---|
| 滞后 | ±3%RO或以内 |
|---|
| 额定输出 | 0.75mV/V(1500×10-6应变量)或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.6%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.5%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约6kHz |
|---|
| 重量 | 0.15g |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PSS-05KBE 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的垂直方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.8%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约18kHz |
|---|
| 重量 | 0.3g （不含电缆） |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PSS-1KBE 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的垂直方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.8%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约31kHz |
|---|
| 重量 | 0.3g （不含电缆） |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PSS-02KBF 20kPa用
规格 性能 | 额定容量 | 20kPa |
|---|
| 非线性 | ±3%RO或以内 |
|---|
| 滞后 | ±3%RO或以内 |
|---|
| 额定输出 | 0.75mV/V(1500×10-6应变量)或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的垂直方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃(AF,BF无结露现象) |
|---|
| 零点温度影响 | ±0.6%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.5%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350～1000Ω |
|---|
| 输出电阻 | 350～1000Ω |
|---|
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×3条（红茶青各一条），6cm×1条（绿），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约6kHz |
|---|
| 重量 | 0.3g （不含电缆） |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
为了正确使用 使用高载波频率的动态放大器DPM-912, 913, 952等有稀少满足不了规格的可能性。 请使用DPM-911, 951或信号放大器CDV-900A或委托组合校准。
| |
