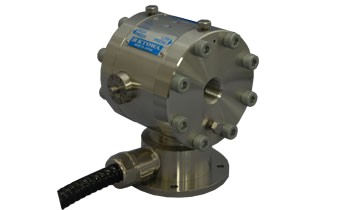

不锈钢制差压压力传感器PDU-A
产品介绍
特点 ●耐腐蚀 ●过载保护结构 ●可制作TEDS对应产品 产品一览 全部显示 PDU-A-50KP 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
PDU-A-100KP 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
PDU-A-200KP 200kPa用
规格 性能 | 额定容量 | 200kPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
PDU-A-500KP 500kPa用
规格 性能 | 额定容量 | 500kPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
PDU-A-1MP 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±0.25%RO或以内 |
|---|
| 滞后 | ±0.25%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
PDU-A-2MP 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.25%RO或以内 |
|---|
| 滞后 | ±0.25%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±0.5% |
|---|
环境特性 | 允许使用温度范围 | -30～90℃ |
|---|
| 温度补偿范围 | -20～80℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150％（即使万一在高低压的任意一侧出现30MPa的过载，也不会出现损坏） |
|---|
| 大线压 | 30MPa |
|---|
| 重量 | 约6kg(不含电缆) |
|---|
| 响应频率范围 | DC～30Hz |
|---|
外形尺寸图
备注 ※可制作TEDS对应产品。请咨询本公司。 ※请避免用于气压测量中重视长期微小范围之输出稳定性的测量。 注）使用铜合金材质。请勿将本材质用于可能引起腐蚀的液体或气体。 ※本公司也可以制作符合CE认证的产品，具体请电询。
| |
