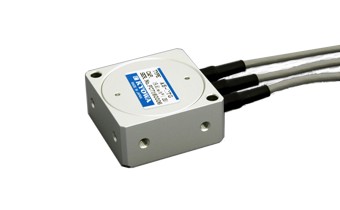

小型3轴加速度传感器AS-TG
产品介绍
特点 ●可同时测量X, Y, Z 3个方向上的加速度 ●通过内置过载挡块, 能够承受额定10倍左右的过载。 ●可制作TEDS对应产品 产品一览 全部显示 AS-1TG ±1G用
规格 性能 | 额定容量 | ±9.807m/s2(±1G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
|---|
环境特性 电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 121Ω±1.7% |
|---|
| 输出电阻 | 121Ω±1.7% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 1000%(带挡块) |
|---|
| 响应频率范围 | DC～40Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 4%RO或以下 |
|---|
| 重量 | 约110g(不含电缆) |
|---|
外形尺寸图
AS-2TG ±2G用
规格 性能 | 额定容量 | ±19.61m/s2(±2G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
|---|
环境特性 电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 121Ω±1.7% |
|---|
| 输出电阻 | 121Ω±1.7% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 1000%(带挡块) |
|---|
| 响应频率范围 | DC～60Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 4%RO或以下 |
|---|
| 重量 | 约110g(不含电缆) |
|---|
外形尺寸图
AS-5TG ±5G用
规格 性能 | 额定容量 | ±49.03m/s2(±5G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性 电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 121Ω±1.7% |
|---|
| 输出电阻 | 121Ω±1.7% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 1000%(带挡块) |
|---|
| 响应频率范围 | DC～100Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 4%RO或以下 |
|---|
| 重量 | 约110g(不含电缆) |
|---|
外形尺寸图
AS-10TG ±10G用
规格 性能 | 额定容量 | ±98.07m/s2(±10G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量 )或以上 |
|---|
环境特性 电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 121Ω±1.7% |
|---|
| 输出电阻 | 121Ω±1.7% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm, 前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 1000%(带挡块) |
|---|
| 响应频率范围 | DC～150Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 4%RO或以下 |
|---|
| 重量 | 约110g(不含电缆) |
|---|
外形尺寸图
AS-20TG ±20G用
规格 性能 | 额定容量 | ±196.1m/s2(±20G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)或以上 |
|---|
环境特性 电气特性 | 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 121Ω±1.7% |
|---|
| 输出电阻 | 121Ω±1.7% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头PRC03-12A10-7M (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 1000%(带挡块) |
|---|
| 响应频率范围 | DC～250Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 4%RO或以下 |
|---|
| 重量 | 约110g(不含电缆) |
|---|
外形尺寸图
备注 加速度传感器为了能始终在重力方向负荷重力加速度, 该部分（9.807m/s2）的上下方向测量范围将会变小。AS-1TG时, 重力方向的 侧就超过额定容量。只要不超过安全过载就不损坏传感器, 但其特性未在保证范围内。
| |
