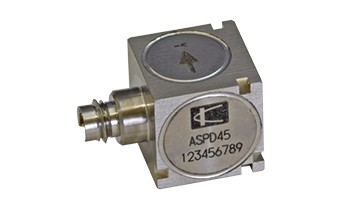

放大器内置压电型加速度传感器ASPD-A
产品介绍
特点 ●灵敏度高、小型 ●宽带从低频至高频均可测量 ●机械性强度较高 ●耐环境性出色 产品一览 全部显示 ASPD-A-45 ±450 m/s2
规格 性能 | 使用加速度 | ±450 m/s2 |
|---|
| 电压灵敏度 | 10 mV/m/s2±10% |
|---|
环境特性 | 使用温度范围 | -50～110℃（驱动电源为2～5mA时） -50～80℃（驱动电源为2～10mA时） |
|---|
电气特性 | 输出阻抗 | 500 Ω或以下 |
|---|
| 推荐施加电压 | 21～30V DC，2～10mA |
|---|
| 电缆 | 专用电缆SA11ZSCA-01B长度约3.3 ｍ （但是，测量器一侧的接头的使用温度为-20～60℃） 传感器一侧为CZ663 测量器一侧为BNC接头 （屏蔽线与主机连接） |
|---|
机械特性 | 频率范围 | ±5%偏差时 X, Y: 2～7000Hz Z: 2～10000Hz ±3dB偏差时 X, Y: 0.5～10000Hz Z: 0.5～18000Hz |
|---|
| 频率范围（安装好底座时） | ±5%偏差时 X, Y, Z: 2～900 Hz ±3dB偏差时 X, Y, Z: 0.5～2000 Hz |
|---|
| 共振频率 | 55 kHz或以上（Z轴） |
|---|
| 耐冲击性 | ±30000 m/s2 |
|---|
| 横向灵敏度 | 5% RO或以下 |
|---|
| 外装 | 钛 |
|---|
| 外形尺寸 | 10（W）×10（H）×10（D）mm (不含接头） |
|---|
| 重量 | 约4.4 g(不含电缆） |
|---|
其他 | 安装螺纹 | 内螺纹（M3×0.5 深2） |
|---|
| 附属螺钉 | 外螺纹（M3×0.5×4） |
|---|
| 标配件 | 专用电缆 SA11ZSCA-01B 螺钉（M3×0.5×4） 专用安装底座（5个包装） SA11ZSCA-02 |
|---|
ASPD-A-45-ID ±450 m/s2
规格 性能 | 使用加速度 | ±450 m/s2 |
|---|
| 电压灵敏度 | 10 mV/m/s2±10% |
|---|
环境特性 | 使用温度范围 | -50～110℃（驱动电源为2～5mA时） -50～80℃（驱动电源为2～10mA时） -40～85℃（TEDS通讯的动作温度） |
|---|
电气特性 | 输出阻抗 | 500 Ω或以下 |
|---|
| 推荐施加电压 | 21～30V DC，2～10mA |
|---|
| 电缆 | 专用电缆SA11ZSCA-01B长度约3.3 ｍ （但是，测量器一侧的接头的使用温度为-20～60℃） 传感器一侧为CZ663 测量器一侧为BNC接头 （屏蔽线与主机连接） |
|---|
机械特性 | 频率范围 | ±5%偏差时 X, Y: 2～7000Hz Z: 2～10000Hz ±3dB偏差时 X, Y: 0.5～10000Hz Z: 0.5～18000Hz |
|---|
| 频率范围（安装好底座时） | ±5%偏差时 X, Y, Z: 2～900 Hz ±3dB偏差时 X, Y, Z: 0.5～2000 Hz |
|---|
| 共振频率 | 55 kHz或以上（Z轴） |
|---|
| 耐冲击性 | ±30000 m/s2 |
|---|
| 横向灵敏度 | 5% RO或以下 |
|---|
| 外装 | 钛 |
|---|
| 外形尺寸 | 10（W）×10（H）×10（D）mm (不含接头） |
|---|
| 重量 | 约4.4 g(不含电缆） |
|---|
其他 | 安装螺纹 | 内螺纹（M3×0.5 深2） |
|---|
| 附属螺钉 | 外螺纹（M3×0.5×4） |
|---|
| 标配件 | 专用电缆 SA11ZSCA-01B 螺钉（M3×0.5×4） 专用安装底座（5个包装） SA11ZSCA-02 |
|---|
ASPD-A-450 ±4500 m/s2
规格 性能 | 使用加速度 | ±4500 m/s2 |
|---|
| 电压灵敏度 | 1.0 mV/m/s2±10% |
|---|
环境特性 | 使用温度范围 | -50～120℃（驱动电源为2～5mA时） -50～80℃（驱动电源为2～10mA时） |
|---|
电气特性 | 输出阻抗 | 100 Ω或以下 |
|---|
| 推荐施加电压 | 21～30V DC，2～10mA |
|---|
| 电缆 | 专用电缆SA11ZSCA-01B长度约3.3 ｍ （但是，测量器一侧的接头的使用温度为-20～60℃） 传感器一侧为CZ663 测量器一侧为BNC接头 （屏蔽线与主机连接） |
|---|
机械特性 | 频率范围 | ±5%偏差时 X, Y: 2～10000Hz Z: 2～15000Hz ±3dB偏差时 X, Y: 0.5～15000Hz Z: 0.5～20000Hz |
|---|
| 频率范围（安装好底座时） | ±5%偏差时 X, Y, Z: 2～900 Hz ±3dB偏差时 X, Y, Z: 0.5～2000 Hz |
|---|
| 共振频率 | 55 kHz或以上（Z轴） |
|---|
| 耐冲击性 | ±30000 m/s2 |
|---|
| 横向灵敏度 | 5% RO或以下 |
|---|
| 外装 | 钛 |
|---|
| 外形尺寸 | 10（W）×10（H）×10（D）mm (不含接头） |
|---|
| 重量 | 约4.4 g(不含电缆） |
|---|
其他 | 安装螺纹 | 内螺纹（M3×0.5 深2） |
|---|
| 附属螺钉 | 外螺纹（M3×0.5×4） |
|---|
| 标配件 | 专用电缆 SA11ZSCA-01B 螺钉（M3×0.5×4） 专用安装底座（5个包装） SA11ZSCA-02 |
|---|
ASPD-A-450-ID ±4500 m/s2
规格 性能 | 使用加速度 | ±4500 m/s2 |
|---|
| 电压灵敏度 | 1.0 mV/m/s2±10% |
|---|
环境特性 | 使用温度范围 | -50～120℃（驱动电源为2～5mA时） -50～80℃（驱动电源为2～10mA时） -40～85℃（TEDS通讯的动作温度） |
|---|
电气特性 | 输出阻抗 | 100 Ω或以下 |
|---|
| 推荐施加电压 | 21～30V DC，2～10mA |
|---|
| 电缆 | 专用电缆SA11ZSCA-01B长度约3.3 ｍ （但是，测量器一侧的接头的使用温度为-20～60℃） 传感器一侧为CZ663 测量器一侧为BNC接头 （屏蔽线与主机连接） |
|---|
机械特性 | 频率范围 | ±5%偏差时 X, Y: 2～10000Hz Z: 2～15000Hz ±3dB偏差时 X, Y: 0.5～15000Hz Z: 0.5～20000Hz |
|---|
| 频率范围（安装好底座时） | ±5%偏差时 X, Y, Z: 2～900 Hz ±3dB偏差时 X, Y, Z: 0.5～2000 Hz |
|---|
| 共振频率 | 55 kHz或以上（Z轴） |
|---|
| 耐冲击性 | ±30000 m/s2 |
|---|
| 横向灵敏度 | 5% RO或以下 |
|---|
| 外装 | 钛 |
|---|
| 外形尺寸 | 10（W）×10（H）×10（D）mm (不含接头） |
|---|
| 重量 | 约4.4 g(不含电缆） |
|---|
其他 | 安装螺纹 | 内螺纹（M3×0.5 深2） |
|---|
| 附属螺钉 | 外螺纹（M3×0.5×4） |
|---|
| 标配件 | 专用电缆 SA11ZSCA-01B 螺钉（M3×0.5×4） 专用安装底座（5个包装） SA11ZSCA-02 |
|---|
下载 目录
| |
