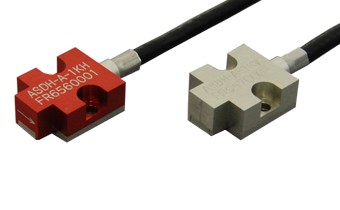

汽车碰撞试验用小型加速度传感器ASDH-A
产品介绍
特点 ●横向灵敏度1％，相比过去产品实现了大幅度改善 ●灵敏度方向配备了垂直、水平2种类型 ●为了方便3轴使用，将重心配置在前端 产品一览 全部显示 ASDH-A-1KV 垂直方向，±1000G用
规格 性能 | 额定容量 | ±9807m/s2(±1000G) |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
| 正负灵敏度差 | 1%RO或以下 |
|---|
| 灵敏度方向 | 垂直 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±0.5%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0.5～1.0kΩ |
|---|
| 输出电阻 | 0.5～1.0kΩ |
|---|
| 电缆 | 0.05mm2,4芯屏蔽乙烯线7m，外径2.6mm， 前端插头 R05-PB5M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 响应频率范围 | DC～4kHz(灵敏度偏差±5%)(23℃) |
|---|
| 安装共振频率 | 23kHz或以上 |
|---|
| 横向灵敏度 | 1%RO或以下 |
|---|
| 重量 | 约1.4g（不含电缆） |
|---|
外形尺寸图
ASDH-A-1KH 水平方向，±1000G用
规格 性能 | 额定容量 | ±9807m/s2(±1000G) |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
| 正负灵敏度差 | 1%RO或以下 |
|---|
| 灵敏度方向 | 水平 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±0.5%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0.5～1.0kΩ |
|---|
| 输出电阻 | 0.5～1.0kΩ |
|---|
| 电缆 | 0.05mm2,4芯屏蔽乙烯线7m，外径2.6mm， 前端插头 R05-PB5M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 响应频率范围 | DC～4kHz(灵敏度偏差±5%)(23℃) |
|---|
| 安装共振频率 | 23kHz或以上 |
|---|
| 横向灵敏度 | 1%RO或以下 |
|---|
| 重量 | 约1.4g（不含电缆） |
|---|
外形尺寸图
ASDH-A-2KV 垂直方向，±2000G用
规格 性能 | 额定容量 | ±19613m/s2(±2000G) |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
| 正负灵敏度差 | 1%RO或以下 |
|---|
| 灵敏度方向 | 垂直 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±0.5%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0.5～1.0kΩ |
|---|
| 输出电阻 | 0.5～1.0kΩ |
|---|
| 电缆 | 0.05mm2,4芯屏蔽乙烯线7m，外径2.6mm， 前端插头 R05-PB5M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 响应频率范围 | DC～4kHz(灵敏度偏差±5%)(23℃) |
|---|
| 安装共振频率 | 26kHz或以上 |
|---|
| 横向灵敏度 | 1%RO或以下 |
|---|
| 重量 | 约1.4g（不含电缆） |
|---|
外形尺寸图
ASDH-A-2KH 水平方向，±2000G用
规格 性能 | 额定容量 | ±19613m/s2(±2000G) |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.2mV/V(2400×10-6应变量)或以上 |
|---|
| 正负灵敏度差 | 1%RO或以下 |
|---|
| 灵敏度方向 | 水平 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±0.5%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0.5～1.0kΩ |
|---|
| 输出电阻 | 0.5～1.0kΩ |
|---|
| 电缆 | 0.05mm2,4芯屏蔽乙烯线7m，外径2.6mm， 前端插头 R05-PB5M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 响应频率范围 | DC～4kHz(灵敏度偏差±5%)(23℃) |
|---|
| 安装共振频率 | 26kHz或以上 |
|---|
| 横向灵敏度 | 1%RO或以下 |
|---|
| 重量 | 约1.4g（不含电缆） |
|---|
外形尺寸图
备注 本公司也可以制作符合CE认证的产品，具体请电询。
| |
