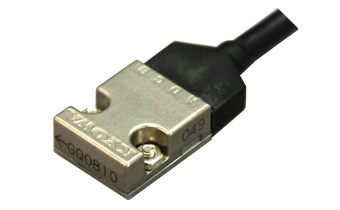

半导体式小型加速度传感器ASM-A-ID
产品介绍
特点 ●与传统的产品相比容量大、输出高 ●内置TEDS功能，测量准备简单化 ●采用无阻尼油型，不会因温度对频率特性及相位特性造成影响 ●因其无阻尼而极少出现相位移动现象 ●电缆破损后可以更换 产品一览 全部显示 ASM-A-2KH-ID 灵敏度方向水平型
规格 性能 | 额定容量 | ±19613m/s2（±2000G） |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 6mV/V（12000×10-6应变量）或以上 |
|---|
| 正负灵敏度差 | 1.5%RO或以下 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±3%RO/℃或以内 |
|---|
| 输出温度影响 | -1%～0%/℃ |
|---|
电气特性 | 推荐激励电压 | DC 2V |
|---|
| 输入电阻 | 120Ω±20% |
|---|
| 输出电阻 | 120Ω±20% |
|---|
| 电缆 | 0.05mm2，4芯屏蔽乙烯8m，外径3.2mm， （前端插头3RT01-PE7M 内置TEDS） （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 响应频率范围 | DC～2.8kHz（灵敏度偏差±5%）（23℃） |
|---|
| 安装共振频率 | 25kHz±30% |
|---|
| 横向灵敏度 | 3%RO或以下 |
|---|
| 重量 | 约4g |
|---|

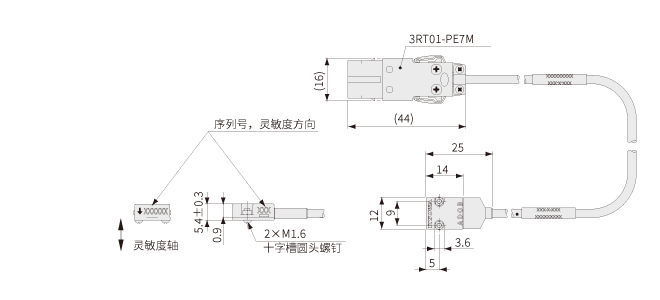

外形尺寸图
ASM-A-2KV-ID 灵敏度方向垂直型
规格 性能 | 额定容量 | ±19613m/s2（±2000G） |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 6mV/V（12000×10-6应变量）或以上 |
|---|
| 正负灵敏度差 | 1.5%RO或以下 |
|---|
环境特性 | 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±3%RO/℃或以内 |
|---|
| 输出温度影响 | -1%～0%/℃ |
|---|
电气特性 | 推荐激励电压 | DC 2V |
|---|
| 输入电阻 | 120Ω±20% |
|---|
| 输出电阻 | 120Ω±20% |
|---|
| 电缆 | 0.05mm2，4芯屏蔽乙烯8m，外径3.2mm， （前端插头3RT01-PE7M 内置TEDS） （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 响应频率范围 | DC～2.8kHz（灵敏度偏差±5%）（23℃） |
|---|
| 安装共振频率 | 25kHz±30% |
|---|
| 横向灵敏度 | 3%RO或以下 |
|---|
| 重量 | 约4g |
|---|
外形尺寸图
为了正确使用 ●只能用DC 2V的激励电压。 ●传感器输出的特性 ※与加速度方向不一致
| |
