特点
●小型轻量
●高使用温度300℃（水冷式）
●可制作TEDS对应产品
产品一览
全部显示

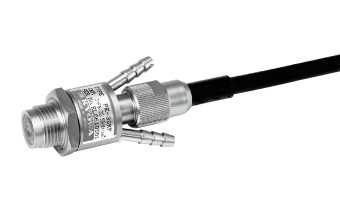

PE-30KF
3MPa，测量发动机燃烧压力
规格
性能
| 额定容量 | 3MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 反复性 | ±1％RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性
| 允许使用温度范围 | 安装螺纹部的温度为300℃或以下,排水温度为80℃ 或以下 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线30cm，外径7.6mm，前端插头PRC03-12A10-7M |
|---|
| 标配电缆 | 0.3mm2,4芯屏蔽丁橡胶铠装线2.7m，外径7.6mm， 传感器一侧：前端接头母头PRC03-32A10-7F 测量器一侧：前端接头公头PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 130%(静压),100%(动压) |
|---|
| 固有频率 | 约21kHz |
|---|
| 重量 | 约120g(不含电缆) |
|---|
| 安装螺纹 | M18 P=1.5 |
|---|
| 标配件 | 垫片（NgK Ng-1801F） 乙烯软管2m 给水管 |
|---|

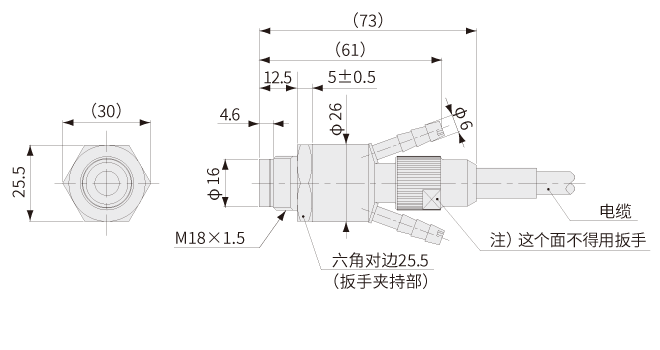

外形尺寸图
为了正确使用
本产品为水冷式传感器。设定水压约69kPa（参考值：约0.7kgf/cm2)，或流量约1.5ℓ/min，可测量安装螺纹部的高温度为300℃。使用时注意保持排水温度在80℃或以下。
请用市场上销售的橡胶或者是乙烯软管连接标配的给水管和自来水的水龙头。然后请使用标配的乙烯软管给主机供水。注意不要弯曲软管。
