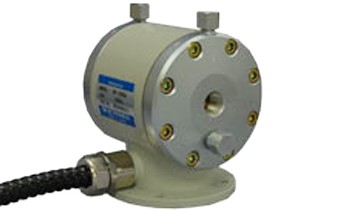

差压压力传感器PD-A
产品介绍
特点 ●适合长时间测量 ●可在自动化系统的显示, 控制中使用 ●可制作TEDS对应产品 产品一览 全部显示 PD-100GA 10kPa用
规格 性能 | 额定容量 | 10kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.5%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 差压200% |
|---|
| 大线压 | 3MPa |
|---|
| 固有频率 | 约60Hz |
|---|
| 重量 | 约5kg(不含电缆) |
|---|
外形尺寸图
PD-200GA 20kPa用
规格 性能 | 额定容量 | 20kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 差压200% |
|---|
| 大线压 | 3MPa |
|---|
| 固有频率 | 约110Hz |
|---|
| 重量 | 约5kg(不含电缆) |
|---|
外形尺寸图
PD-500GA 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 差压150% |
|---|
| 大线压 | 3MPa |
|---|
| 固有频率 | 约230Hz |
|---|
| 重量 | 约5kg(不含电缆) |
|---|
外形尺寸图
PD-1KA 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 差压150% |
|---|
| 大线压 | 3MPa |
|---|
| 固有频率 | 约400Hz |
|---|
| 重量 | 约5kg(不含电缆) |
|---|
外形尺寸图
PD-2KA 200kPa用
规格 性能 | 额定容量 | 200kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 1.5mV/V(3000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 差压125% |
|---|
| 大线压 | 3MPa |
|---|
| 固有频率 | 约700Hz |
|---|
| 重量 | 约5kg(不含电缆) |
|---|
外形尺寸图
为了正确使用 使用铜合金材质。请勿将本材质用于可能引起腐蚀的液体或气体。
| |
共和电业有限公司
