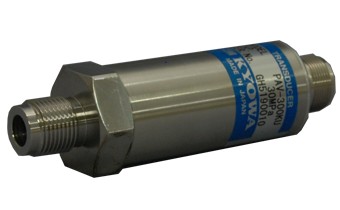

电压输送型压力传送器PAV-U
产品介绍
特点 ●抗干扰性强 ●高可信性 ●安全过载高（200％） 产品一览 全部显示 PAV-10KU 接头式1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|

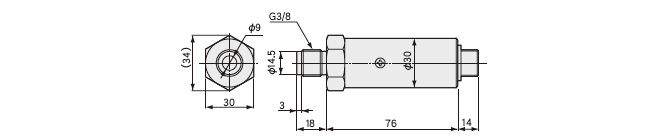

外形尺寸图
PAV-50KU 接头式5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAV-100KU 接头式10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAV-200KU 接头式20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAV-300KU 接头式30MPa用
规格 性能 | 额定容量 | 30MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAV-500KU 接头式50MPa用
规格 性能 | 额定容量 | 50MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 输出電圧 | 0～5V |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | SN比 | 50dB或以上 |
|---|
| 负载电阻 | 1kΩ或以上 |
|---|
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
|---|
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接) |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约200g（不含电缆） |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
推荐配套使用器材

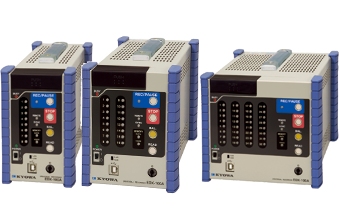

动态测量 EDX-200A组合式数据记录器

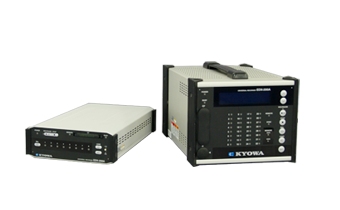

动态测量 EDX-100A组合式数据记录器

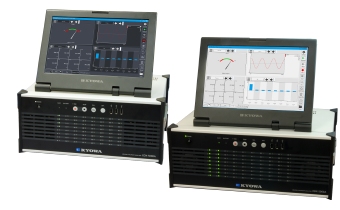

动态测量 EDX-5000A存储记录器/分析仪器
| |
