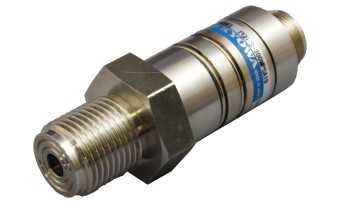

高容量压力传感器PGH-S-SA19
产品介绍
特点 ●金属质地 ●与气体接触部位采用无焊接一体化构造的安全设计（材质：SUS） ●采用可拆卸式电缆, 安装容易 产品一览 全部显示 PGH-S-250MPSA19 高容量压力传感器
规格 性能 | 额定容量 | 250MPa |
|---|
| 非线性 | ±0.2％RO |
|---|
| 滞后 | ±0.2％RO |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05％RO/℃ |
|---|
| 输出温度影响 | ±0.05％/℃ |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 550Ω±150Ω |
|---|
| 输出电阻 | 450Ω±100Ω |
|---|
| 电缆 | 氯丁橡胶铠装线 5m，外径约7.6mm 传感器一侧：1108-12A-10-7F 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 重量 | 约210g （不含电缆） |
|---|
| 材料 | 主机为SUS金属质地, 液体接触部为SUS630 |
|---|
| 安装螺纹 | G1/2外螺纹 |
|---|
外形尺寸图
PGH-S-300MPSA19 高容量压力传感器
规格 性能 | 额定容量 | 300MPa |
|---|
| 非线性 | ±0.4％RO |
|---|
| 滞后 | ±0.4％RO |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | -10～70℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.05％RO/℃ |
|---|
| 输出温度影响 | ±0.05％/℃ |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～5V AC或DC |
|---|
| 输入电阻 | 550Ω±150Ω |
|---|
| 输出电阻 | 450Ω±100Ω |
|---|
| 电缆 | 氯丁橡胶铠装线 5m，外径约7.6mm 传感器一侧：1108-12A-10-7F 测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 重量 | 约210g （不含电缆） |
|---|
| 材料 | 主机为SUS金属质地, 接触液体部为SUS630 |
|---|
| 安装螺纹 | G1/2外螺纹 |
|---|
外形尺寸图
推荐配套使用器材
物理量表示 WGA-910A可视信号放大器

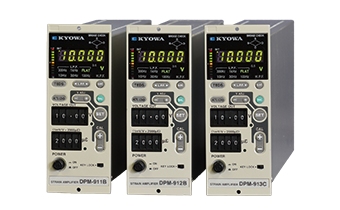

动态测量 DPM-900系列动态应变放大器

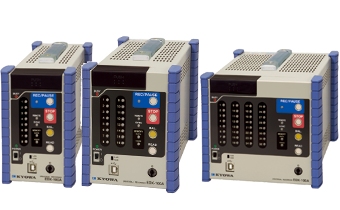

动态测量 EDX-100A组合式数据记录器

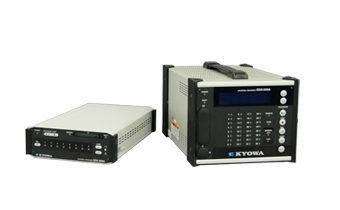

动态测量 EDX-200A组合式数据记录器

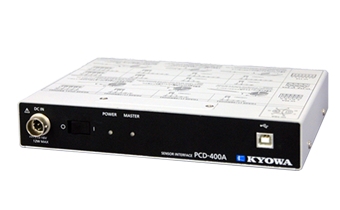

动态测量 PCD-400A传感器接口放大器

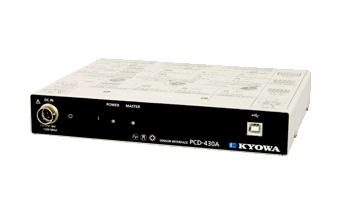

动态测量 PCD-430A传感器接口放大器
| |
