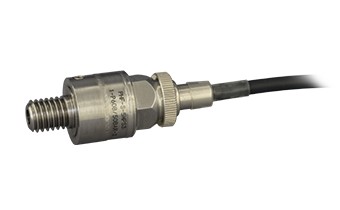

高温用小型压力传感器PHF-S-S3型

索取资料及报价

产品介绍

特点

●减低了对测量对象重量的影响

●拆掉接头，用套筒扳手可以简单安装

产品一览

全部显示

PHF-S-2MPS3A

安装螺纹 R1/8 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	R1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-2MPS3B

安装螺纹 M8x1.25 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M8x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-2MPS3C

安装螺纹 M10x1.25 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-2MPS3D

安装螺纹 M10x1.0 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.0
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-2MPS3E

安装螺纹 5/16-24UNF 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	5/16-24UNF
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-2MPS3F

安装螺纹 G1/8 2MPa

PHF-S-S3

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約45kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	G1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3A

安装螺纹 R1/8 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	R1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3B

安装螺纹 M8x1.25 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M8x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3C

安装螺纹 M10x1.25 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3D

安装螺纹 M10x1.0 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.0
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3E

安装螺纹 5/16-24UNF 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	5/16-24UNF
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-5MPS3F

安装螺纹 G1/8 5MPa

PHF-S-S3

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約60kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	G1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3A

安装螺纹 R1/8 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	R1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3B

安装螺纹 M8x1.25 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M8x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3C

安装螺纹 M10x1.25 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3D

安装螺纹 M10x1.0 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.0
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3E

安装螺纹 5/16-24UNF 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	5/16-24UNF
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-10MPS3F

安装螺纹 G1/8 10MPa

PHF-S-S3

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約70kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	G1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3A

安装螺纹 R1/8 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	R1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3B

安装螺纹 M8x1.25 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M8x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3C

安装螺纹 M10x1.25 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.25
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3D

安装螺纹 M10x1.0 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	M10x1.0
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3E

安装螺纹 5/16-24UNF 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	5/16-24UNF
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

PHF-S-20MPS3F

安装螺纹 G1/8 20MPa

PHF-S-S3

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.2%RO或以内
额定输出	約1.75mV/V

环境特性

允许使用温度范围	-40～160℃（测量器一侧的接头为-25～85℃）
温度补偿范围	-40～150℃（测量器一侧的接头为-25～85℃）
零点温度影响	±0.008%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

大激励电压	5V AC或DC
推荐激励电压	1～2V AC或DC
输入电阻	350Ω±5%
输出电阻	350Ω±5%
绝缘电阻	500MΩ或以上（DC25V时）
电缆	0.09mm²，4芯屏蔽硅胶电缆4m，外径约3mm, 传感器一侧：特殊接头，测量器一侧：PRC03-12A10-7M （屏蔽线没有与主机连接）

机械特性

安全过载	150%
固有频率	約85kHz
重量	约20g（不含电缆）
材料	液体接触部位为SUS630
保护等级	IP45（IEC 60529）
安装螺纹	G1/8
Compliance	Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

标配件	排气螺钉用六角扳手 O型圈AS568-010, 氟橡胶 2个
选购件	标准电缆 PHF-S-S3-J1

外形尺寸图

PHF-S-S3

为了正确使用

本产品用于测量油压。如果用于测量气压，请在周围设置保护罩。

共和电业有限公司
