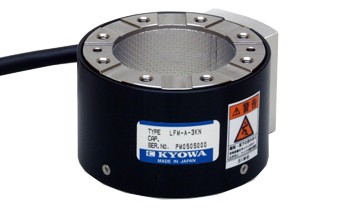

小型6分力传感器LFM-A
产品介绍
特点 ●小型、轻量 ●高灵敏度 ●适合比较简单的实验使用 产品一览 全部显示 LFM-A-1KN 1KN用
规格 性能 | 额定容量 | Fx : ±1000N Fy : ±1000N Fz : ±1000N Mx : ±50N･m My : ±50N･m Mz : ±25N･m |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±1.5%RO（按照附件的干扰补正系数补正后） |
|---|
| 额定输出 | Fx : ±1.5mV/V或以上 Fy : ±1.5mV/V或以上 Fz : ±1.8mV/V或以上 Mx : ±4.0mV/V或以上 My : ±4.0mV/V或以上 Mz : ±2.4mV/V或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 350Ω±3% |
|---|
| 输出电阻 | 350Ω±3% |
|---|
| 电缆 | 0.11mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约5kHz |
|---|
| 外装 | 主机 : 铝金属质地 罩壳 : 黑色耐热绝缘性铝 电缆支架 : 无色耐热绝缘性铝 |
|---|
| 重量 | 约160g (不含电缆) |
|---|
| 保护等级 | IP40 (IEC 60529) |
|---|
外形尺寸图
LFM-A-3KN 3KN用
规格 性能 | 额定容量 | Fx : ±3000N Fy : ±3000N Fz : ±3000N Mx : ±100N･m My : ±100N･m Mz : ±50N･m |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±1.5%RO(按照附件的干扰补正系数补正后) |
|---|
| 额定输出 | Fx : ±1.6mV/V或以上 Fy : ±1.6mV/V或以上 Fz : ±1.6mV/V或以上 Mx : ±2.4mV/V或以上 My : ±2.4mV/V或以上 Mz : ±1.6mV/V或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 350Ω±3% |
|---|
| 输出电阻 | 350Ω±3% |
|---|
| 电缆 | 0.11mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约5kHz |
|---|
| 外装 | 主机 : SUS 金属质地 罩壳 : 黑色耐热绝缘性铝 电缆支架 : 无色耐热绝缘性铝 |
|---|
| 重量 | 约360g (不含电缆) |
|---|
| 保护等级 | IP40 (IEC 60529) |
|---|
外形尺寸图
备注 该产品不能用于质量测量显示的用途
| |
