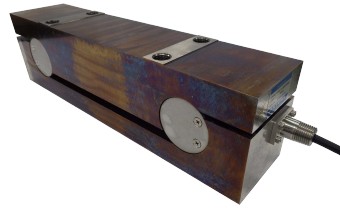

方形载荷传感器LCD-C
产品介绍
特点 ●张力计用 ●高温用（100℃） ●耐腐蚀性 产品一览 全部显示 LCD-C-20KNSA28 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约31kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-30KNSA28 30kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约31kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-30KNSA29 30kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约40kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-50KNSA29 50kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约40kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-100KNSA29 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约40kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-100KNSA30 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约47kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
LCD-C-150KNSA30 150kN用
规格 性能 | 额定容量 | 150kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 额定输出 | 约0.8mV/V或以上（1600×10-6应变量）1mV/V |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -20～100℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±2％ |
|---|
| 输出电阻 | 700Ω±2％ |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线20m, 外径约8mm, 前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 200% |
|---|
| 重量 | 约47kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 材料 | 不锈钢 |
|---|
外形尺寸图
备注 该产品不能用于质量测量显示的用途 也可以制造拉伸式。请咨询。
| |
