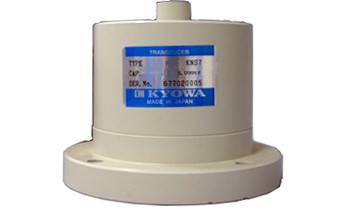

张力计用载荷传感器LCR-B-S7
产品介绍
特点 ●惰性气体密闭构造 ●高可靠性构造（IP64（IEC 60529）） ●备有2种电缆抽出方向 产品一览 全部显示 LCR-B-5KNS7(L) 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg (不含电缆) |
|---|
外形尺寸图
LCR-B-5KNS7(R) 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg (不含电缆) |
|---|
外形尺寸图
LCR-B-10KNS7(L) 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg (不含电缆) |
|---|
外形尺寸图
LCR-B-10KNS7(R) 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg(不含电缆) |
|---|
外形尺寸图
LCR-B-20KNS7(L) 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg (不含电缆) |
|---|
外形尺寸图
LCR-B-20KNS7(R) 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4kg (不含电缆) |
|---|
外形尺寸图
LCR-B-30KNS7(L) 30kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4.5kg (不含电缆) |
|---|
外形尺寸图
LCR-B-30KNS7(R) 30kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4.5kg (不含电缆) |
|---|
外形尺寸图
LCR-B-50KNS7(L) 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4.5kg (不含电缆) |
|---|
外形尺寸图
LCR-B-50KNS7(R) 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 1000% |
|---|
| 安全过载 | 300% |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约4.5kg(不含电缆) |
|---|
外形尺寸图
LCR-B-100KNS7(L) 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 400% |
|---|
| 安全过载 | 200% |
|---|
| 材料 | 不锈钢(安装台座部除外) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约19kg (不含电缆) |
|---|
外形尺寸图
LCR-B-100KNS7(R) 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±1% |
|---|
环境特性 | 允许使用温度范围 | -20～120℃ |
|---|
| 温度补偿范围 | -10～100℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.75mm2, 4芯屏蔽Fluonlex耐热线10m, 外径约8mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 过载界限 | 400% |
|---|
| 安全过载 | 200% |
|---|
| 材料 | 不锈钢(安装台座部除外) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 重量 | 约19kg (不含电缆) |
|---|
外形尺寸图
为了正确使用 请不要分解安装台座。（过载150%～200%的状态下因机械挡板动作而拆下安装台座后，将无法保证安全过载。）
| |
