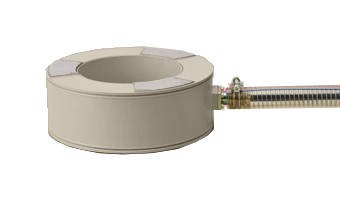

垫圈式载荷计BLW-A
产品介绍
特点 ●通过偏心载重、内外载重的灵敏度差小 ●内孔径大（可支持VSL工法） ●防水结构（IP68（水压：0.5MPa，24h，23℃±15℃（IEC 60529））） ●薄型轻量 ●用于测量VSL拉桩等的载荷。 产品一览 全部显示 BLW-A-500KN 500kN用
规格 性能 | 额定容量 | 500kN |
|---|
| 非线性 | ±0.8%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.25mV/V(2500×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.3% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 重量 | 4kg |
|---|
| 保护等级 | IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529) |
|---|
外形尺寸图
BLW-A-1MN 1MN用
规格 性能 | 额定容量 | 1MN |
|---|
| 非线性 | ±0.8%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.25mV/V(2500×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.3% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 重量 | 8kg |
|---|
| 保护等级 | IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529) |
|---|
外形尺寸图
BLW-A-1500KN 1500kN用
规格 性能 | 额定容量 | 1500kN |
|---|
| 非线性 | ±0.8%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.25mV/V(2500×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.3% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 重量 | 14kg |
|---|
| 保护等级 | IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529) |
|---|
外形尺寸图
BLW-A-2MN 2MN用
规格 性能 | 额定容量 | 2MN |
|---|
| 非线性 | ±0.8%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.25mV/V(2500×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.3% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 重量 | 14.5kg |
|---|
| 保护等级 | IP68（水压：0.5MPa，24h，23℃±15℃）(IEC 60529) |
|---|
外形尺寸图
下载 说明书 - INSTRUCTION MANUAL (380KB)
| |
