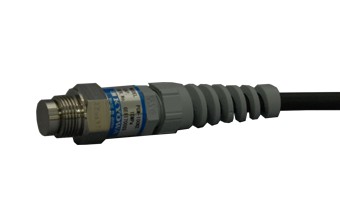

小型压力传感器PGM-E
产品介绍
特点 ●高精度 ●多种测量范围 ●可制作TEDS对应产品 产品一览 全部显示 PGM-10KE 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约22kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 螺纹部为SUS304 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|

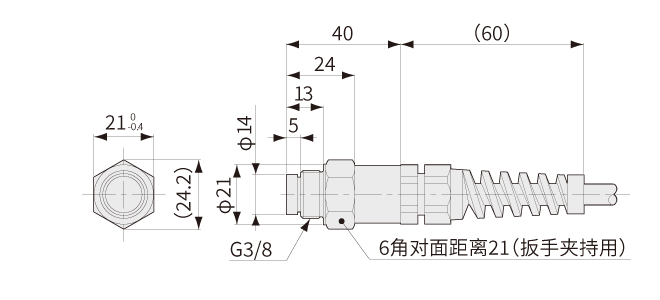

外形尺寸图
PGM-20KE 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约23kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 螺纹部为SUS304 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|

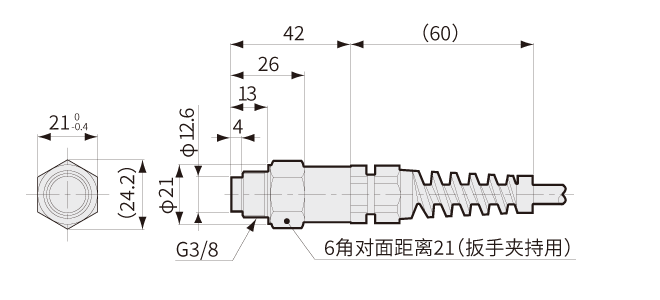

外形尺寸图
PGM-50KE 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约46kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGM-100KE 10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约60kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGM-200KE 20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约73kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PGM-500KE 50MPa用
规格 性能 | 额定容量 | 50MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 120Ω±2% |
|---|
| 输出电阻 | 120Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氯丁橡胶铠装线3m，外径7.6mm，前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约80kHz |
|---|
| 重量 | 约65g（不含电缆） |
|---|
| 材料 | 主机为不锈钢 液体接触部位为SUS630 |
|---|
| 保护等级 | IP64（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
备注 本公司也可以制作符合CE认证的产品，具体请电询。
| |
