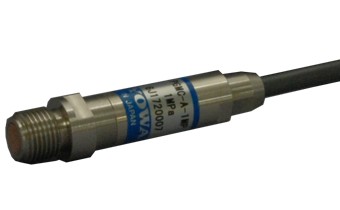

小型压力传感器PGMC-A
产品介绍
特点 ●高响应性 ●轻量 ●可制作TEDS对应产品 产品一览 全部显示 PGMC-A-200KP 200kPa用
规格 性能 | 额定容量 | 200kPa |
|---|
| 非线性 | ±1.5%RO或以内 |
|---|
| 滞后 | ±1.5%RO或以内 |
|---|
| 额定输出 | 0.6mV/V(1200×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.3%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约24kHz |
|---|
| 重量 | 约20g(不含电缆) |
|---|
| 材料 | 液体接触部位C1720 ,螺纹部SUS303 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|

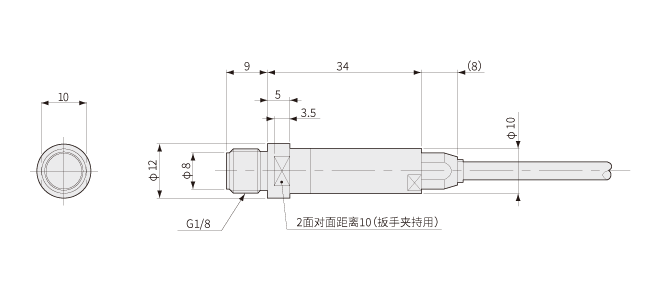

外形尺寸图
PGMC-A-500KP 500kPa用
规格 性能 | 额定容量 | 500kPa |
|---|
| 非线性 | ±1.5%RO或以内 |
|---|
| 滞后 | ±1.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约34kHz |
|---|
| 重量 | 约20g(不含电缆) |
|---|
| 材料 | 液体接触部位C1720 ,螺纹部SUS303 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
PGMC-A-1MP 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±1.5%RO或以内 |
|---|
| 滞后 | ±1.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)±20% |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.065mm2,4芯屏蔽乙烯线3m,外径4mm,前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约40kHz |
|---|
| 重量 | 约20g(不含电缆) |
|---|
| 材料 | 液体接触部位C1720 ,螺纹部SUS303 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G1/8 外螺纹 |
|---|
外形尺寸图
备注 本公司也可以制作符合CE认证的产品，具体请电询。
| |
