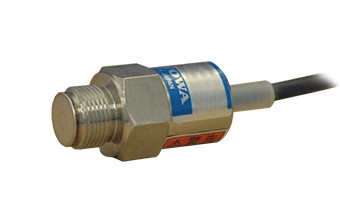

低容量压力传感器PGM-G
产品介绍
特点 ●可对应低压 ●高精度 ●将背压补偿用连通管插入同一电缆 ●可制作TEDS对应产品 产品一览 全部显示 PGM-02KG 20kPa用
规格 性能 | 额定容量 | 20kPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.5％RO或以下 |
|---|
| 额定输出 | 0.75mV/V（1500×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.08mm2，4芯氟化乙烯树脂套管横卷屏蔽乙烯线3m，外径4.2m，前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约2kHz |
|---|
| 重量 | 约40g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS304 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | M14 P＝1 外螺纹 |
|---|

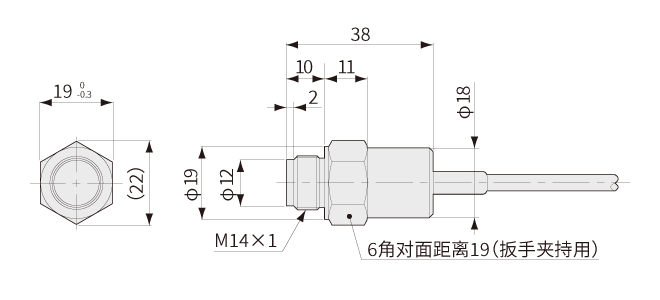

外形尺寸图
PGM-05KG 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.5％RO或以下 |
|---|
| 额定输出 | 1.25mV/V（2500×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.08mm2，4芯氟化乙烯树脂套管横卷屏蔽乙烯线3m，外径4.2m，前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约3kHz |
|---|
| 重量 | 约40g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS304 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | M14 P＝1 外螺纹 |
|---|
外形尺寸图
PGM-1KG 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.5％RO或以下 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 5V AC或DC |
|---|
| 推荐激励电压 | 1～3V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 0.08mm2，4芯氟化乙烯树脂套管横卷屏蔽乙烯线3m，外径4.2m，前端插头 PRC03-12A10-7M （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约4kHz |
|---|
| 重量 | 约40g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS304 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | M14 P＝1 外螺纹 |
|---|
外形尺寸图
为了正确使用 弯曲电缆或使电缆振动时，输出会有变动，安装电缆时，请充分注意。 使用时请务必固定电缆。
| |
共和电业有限公司
