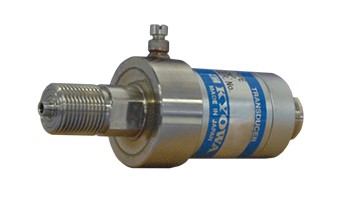

压力传感器PG-U
产品介绍
特点 ●高精度 ●多种测量范围 ●丰富地使用业绩 产品一览 全部显示 PG-2KU 200kPa用
规格 性能 | 额定容量 | 200kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约2kHz |
|---|
| 重量 | 约500g（不含电缆） |
|---|
| 材料 | 主机铝（铝阳极化处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-5KU 500kPa用
规格 性能 | 额定容量 | 500kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约4kHz |
|---|
| 重量 | 约500g（不含电缆） |
|---|
| 材料 | 主机铝（铝阳极化处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-10KU 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±1% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约7kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-20KU 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约13kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-50KU 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约21kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-100KU 10MPa用
规格 性能 | 额定容量 | 10MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约29kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）,液体接触部位 SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-200KU 20MPa用
规格 性能 | 额定容量 | 20MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约40kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8外螺纹 |
|---|
外形尺寸图
PG-300KU 30MPa用
规格 性能 | 额定容量 | 30MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约45kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PG-500KU 50MPa用
规格 性能 | 额定容量 | 50MPa |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.2%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V（4000×10-6应变量）±0.5% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.02%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.02%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径7.6mm, 传感器一侧：防水插头 1108-12A10-7M 测量器一侧：PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约300g（不含电缆） |
|---|
| 材料 | 主机为压铸锌合金（镀铬处理）, 液体接触部位SUS630 |
|---|
| 保护等级 | IP54（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
备注 本公司也可以制作符合CE认证的产品，具体请电询。
| |
