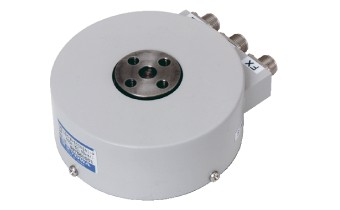

3分力传感器LSM-B-SA1
产品介绍
特点 ●小型轻量 ●安装简单 ●特殊用途、模型实验均适用 产品一览 全部显示 LSM-B-10NSA1 10N用
规格 性能 | 额定容量 | Fx : ±10N Fy : ±10N Fz : ±10N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约0.3kHz Y : 约0.3kHz Z : 约0.2kHz |
|---|
| 允许力矩 | Mx : 约1.2N･m My : 约1.2N･m Mz : 约1.2N･m |
|---|
| 重量 | 约600g (不含电缆) |
|---|
外形尺寸图
LSM-B-20NSA1 20N用
规格 性能 | 额定容量 | Fx : ±20N Fy : ±20N Fz : ±20N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约0.4kHz Y : 约0.4kHz Z : 约0.3kHz |
|---|
| 允许力矩 | Mx : 约2.4N･m My : 约2.4N･m Mz : 约2.4N･m |
|---|
| 重量 | 约600g (不含电缆) |
|---|
外形尺寸图
LSM-B-50NSA1 50N用
规格 性能 | 额定容量 | Fx : ±50N Fy : ±50N Fz : ±50N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约0.8kHz Y : 约0.8kHz Z : 约0.6kHz |
|---|
| 允许力矩 | Mx : 约5.9N･m My : 约5.9N･m Mz : 约5.9N･m |
|---|
| 重量 | 约600g (不含电缆) |
|---|
外形尺寸图
LSM-B-100NSA1 100N用
规格 性能 | 额定容量 | Fx : ±100N Fy : ±100N Fz : ±100N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约1.3kHz Y : 约1.3kHz Z : 约0.9kHz |
|---|
| 允许力矩 | Mx : 约9.8N･m My : 约9.8N･m Mz : 约9.8N･m |
|---|
| 重量 | 约600g (不含电缆) |
|---|
外形尺寸图
LSM-B-200NSA1 200N用
规格 性能 | 额定容量 | Fx : ±200N Fy : ±200N Fz : ±200N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约2.5kHz Y : 约2.5kHz Z : 约2.0kHz |
|---|
| 允许力矩 | Mx : 约24N･m My : 约24N･m Mz : 约24N･m |
|---|
| 重量 | 约600g (不含电缆) |
|---|
外形尺寸图
LSM-B-500NSA1 500N用
规格 性能 | 额定容量 | Fx : ±500N Fy : ±500N Fz : ±500N |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±3%RO或以内 |
|---|
| 额定输出 | 约0.5mV/V(1000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 240Ω±5% |
|---|
| 输出电阻 | 240Ω±5% |
|---|
| 电缆 | 0.08mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径4mm, 传感器一侧：R03-PB5M 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | X : 约2.2kHz Y : 约2.2kHz Z : 约1.8kHz |
|---|
| 允许力矩 | Mx : 约59N･m My : 约59N･m Mz : 约59N･m |
|---|
| 重量 | 约1.6kg (不含电缆) |
|---|
外形尺寸图
为了正确使用 本传感器未采用防水结构。
| |
