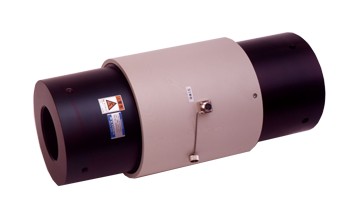

千斤顶用载荷传感器LUR-B-SA1
产品介绍
特点 ●安装在构造物和千斤顶之间 ●具有多种负载量程 ●容量超过200kN时, 仅实施压缩载荷标定。 产品一览 全部显示 LUR-B-10KNSA1 ±10kN用
规格 性能 | 额定容量 | ±10kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|

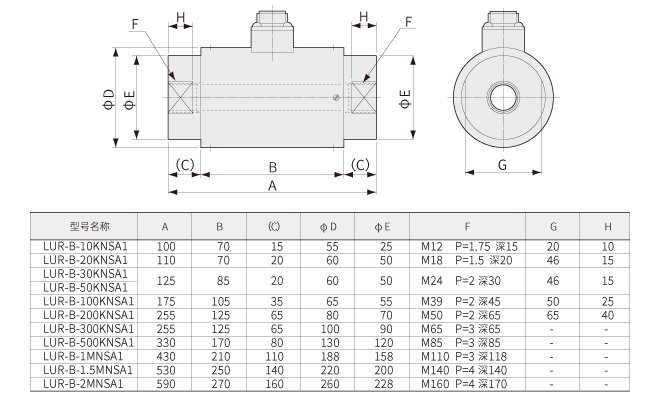

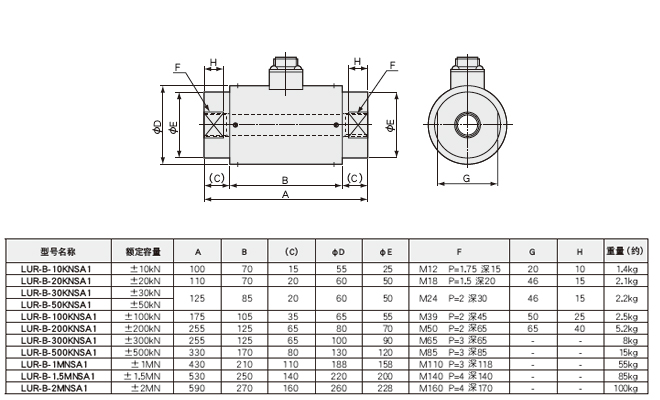

机械特性 外形尺寸图
LUR-B-20KNSA1 ±20kN用
规格 性能 | 额定容量 | ±20kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-30KNSA1 ±30kN用
规格 性能 | 额定容量 | ±30kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-50KNSA1 ±50kN用
规格 性能 | 额定容量 | ±50kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-100KNSA1 ±100kN用
规格 性能 | 额定容量 | ±100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-200KNSA1 ±200kN用
规格 性能 | 额定容量 | ±200kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-300KNSA1 ±300kN用
规格 性能 | 额定容量 | ±300kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-500KNSA1 ±500kN用
规格 性能 | 额定容量 | ±500kN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-1MNSA1 ±1MN用
规格 性能 | 额定容量 | ±1MN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-1.5MNSA1 ±1.5MN用
规格 性能 | 额定容量 | ±1.5MN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
LUR-B-2MNSA1 ±2MN用
规格 性能 | 额定容量 | ±2MN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.01%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～12V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M |
|---|
机械特性 外形尺寸图
备注 该产品不能用于质量测量显示的用途 超过200KN的容量仅实施压缩载重标定。
| |
