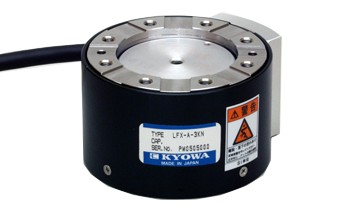

带放大器的小型6分力传感器LFX-A
产品介绍
特点 ●小型轻量 ●可输出与6个物理量成比例的电压 ●适合比较简单的实验使用 产品一览 全部显示 LFX-A-1KN 1KN用
规格 性能 | 额定容量 | Fx : ±1000N Fy : ±1000N Fz : ±1000N Mx : ±40N･m My : ±40N･m Mz : ±25N･m |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±1.5％RO（按照附件的干涉补正系数补正后） ※6分力的输出电压需要使用干涉补正系数进行补正。1分力的输出关系到其他分力的输出。 |
|---|
| 额定输出 | 〔以无载荷输出为中心〕±约1500mV（干涉补正后） |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 无载荷输出 | 2500mV中心 |
|---|
| 放大器的截止频率 | 500Hz（截止频率的振幅比3±1dB） |
|---|
| 电源 | 电压 : DC5V±10% 消耗电流 : 160mA或以下 |
|---|
| 电缆 | 0.11mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线(仅9芯) (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 外装 | 主机 : 铝金属质地 罩壳 : 黑色耐热绝缘性铝 电缆支架 : 无色耐热绝缘性铝 |
|---|
| 重量 | 约210g (不含电缆) |
|---|
| 保护等级 | IP40 (IEC 60529) |
|---|
外形尺寸图
LFX-A-3KN 3KN用
规格 性能 | 额定容量 | Fx : ±3000N Fy : ±3000N Fz : ±3000N Mx : ±100N･m My : ±100N･m Mz : ±50N･m |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 干扰度 | ±1.5％RO（按照附件的干涉补正系数补正后） ※6分力的输出电压需要使用干涉补正系数进行补正。1分力的输出关系到其他分力的输出。 |
|---|
| 额定输出 | 〔以无载荷输出为中心〕±约1500mV（干涉补正后） |
|---|
环境特性 | 允许使用温度范围 | -10～70℃(无结露现象) |
|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 无载荷输出 | 2500mV中心 |
|---|
| 放大器的截止频率 | 500Hz（截止频率的振幅比3±1dB） |
|---|
| 电源 | 电压 : DC5V±10% 消耗电流 : 160mA或以下 |
|---|
| 电缆 | 0.11mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线(仅9芯) (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 外装 | 主机 : SUS 金属质地 罩壳 : 黑色耐热绝缘性铝 电缆支架 : 无色耐热绝缘性铝 |
|---|
| 重量 | 约420g (不含电缆) |
|---|
| 保护等级 | IP40 (IEC 60529) |
|---|
外形尺寸图
为了正确使用 请保证安装对象具有足够的强度。建议LFX-A-3KN安装在10mm或以上的钢板上，LFX-A-1KN安装在15mm或以上的铝合金板上。如果安装对象的刚性不足，可能使干扰扩大。
| |
