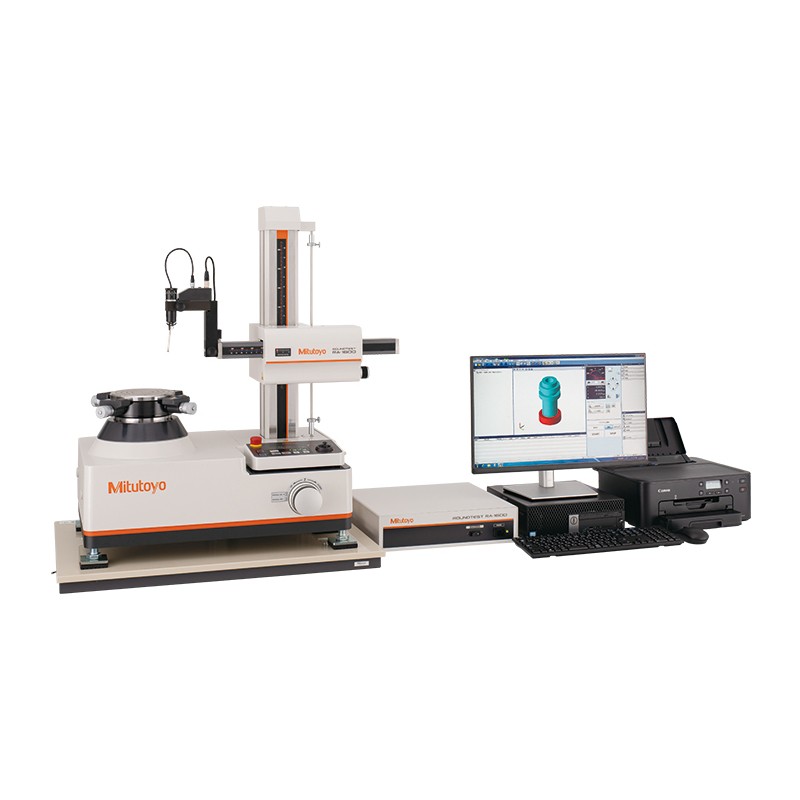

型号

RA-1600

旋转工作台

旋转精度

径向

(0.02+6H / 10000)µm H: 为测量高度(mm) JIS B7451-1997

轴向

(0.02+6X / 10000)µm X: 为测量半径(mm)

旋转速度

4, 6, 10 rpm

工作台有效直径

ø150mm

调心/调水平方式

D.A.T.

最大调心范围

±3mm

最大调水平范围

±1°

工作台最大承载质量

25kg

最大测量直径

ø280mm

最大工件直径

ø560mm

立柱(Z轴)

驱动直线度(λc2.5)

窄范围: 0.20µm / 100mm, 全范围: 0.30µm / 300mm

与转台轴的平行度(母线基准)

1.5µm / 300mm

移动速度

最大15mm/s (测量速度: 0.5 / 1.0 / 2.0 / 5.0mm/s)

最大行程

300mm

最大检测高度

300mm*1

最大检测深度

ø32mm大于91mm, ø7mm大于50mm (带有标准测针)

水平臂(X轴)

驱动直线度

2.7µm / 140mm (λc2.5)

与转台轴的垂直度

1.6µm / 140mm (母线基准)

移动范围

165mm (从转台轴 -25mm)

移动速度

最大8mm/s (测量速度: 0.5 / 1.0 / 2.0 / 5.0mm/s)

检出器

测力

10～50mN (5级切换)

测针尖端形状，材质

ø1.6mm硬质合金

测量范围

标准

±400µm / ±40µm / ±4µm

追踪

±5mm

其他

带IN/OUT一键切换功能，Z轴碰撞检测功能，测针角度刻度标记(±45º)

其他

电源

100V～240V

功耗

80W (PC, 不包括打印机)

气压

0.39MPa

空气消耗量

标准状态22L/min (空气源80/min以上)

主机质量

主机: 170kg
