型号

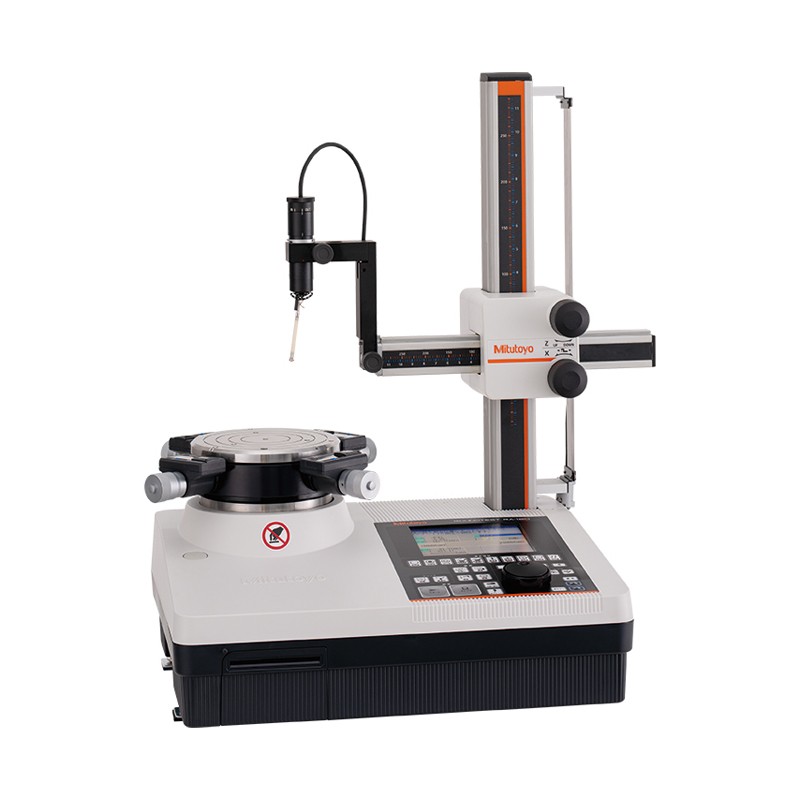

RA-120

RA-120P

旋转工作台

旋转精度

径向

(0.04+6H/10000)µm H: 为测量高度(mm) JIS B7451-1997

轴向

(0.04+6X/10000)µm X: 到旋转工作台轴的距离(mm)

旋转速度

6rpm

工作台有效直径

ø150mm

调心范围

±3mm

调水平范围

±1º

最大测量直径

ø280mm (ø380mm: 当检出器变为垂直方向)

最大工件直径

ø440mm

台面最大承重

25kg

垂直移动

垂直移动

从工作台面起280mm

最大检测高度

离旋转工作台面280mm (480mm反转向上安装时，垂直姿势)

最大检测深度

100mm (内径: ø30mm以上)

径向移动

移动量

165mm (–25mm～140mm从工作台旋转中心移动)

检出器

测量方向

双向(内/外可转换)

测量范围

±1000µm

测力

100mN (±30%)

测针尖端形状

ø1.6硬质合金

计算部

测量范围

±1000、±500、±200 µm (检出器检测范围 ±1000µm)

±100、±50、±20 µm (检出器检测范围 ±100µm)

±10、±5 µm (检出器检测范围 ±10µm)

倍率

5～200,000倍

1～500,000倍

滤波类型

相位补偿: 高斯滤波、2CRPC75、2CRPC50 无相位补偿: 2CR75、2CR50

无滤波

截止值

低通:15、50、150、500UPR

带通:15–150、15–500、50–500UPR

低通:15、50、150、500UPR、任意

带通:15–150、15–500、50–500UPR、任意

测量截面数

最多5截面

最多100截面

分析项目

圆度、同轴度、同心度、平面度、圆跳动(径向/轴向)、垂直度(与轴向/截面相关)、厚度偏差、平行度

评价方法

最小二乘法，最小领域法，最大内切圆法，最大外接圆法

调心/调水平

D.A.T. 功能(圆/多点可转换)

功能

切口处理、重新计算、 连续内径和外径测量

切口处理、 重新计算、特征点分析(齿轮)、谐波分析、连续内径和外径测量

打印机

热敏行式打印机(内置), 可选择外部打印机*1

Windows 系统兼容喷墨打印机

显示语言

日语、英语、中文(繁体、简体)、韩语、德语、 法语、意大利语、西班牙语、葡萄牙语、捷克语、

波兰语、瑞典语、土耳其语、匈牙利语、荷兰语

日语、英语、中文(繁体、简体)、韩语、德语、 法语、意大利语、西班牙语、葡萄牙语、捷克语、波兰语、瑞典语、

土耳其语、匈牙利语、俄语、 荷兰语 、泰语

数据输出

USB输出、RS-232C、SPC

根据所配置的软件功能

其他

电源

AC100～240V

功耗

32～36W

21～24W (不包括个人电脑系统)

气压

0.39MPa

空气消耗量

30L/min以上(标准条件)

重量

主机: 32kg 空气过滤器: 2kg
