类型

手动

CNC

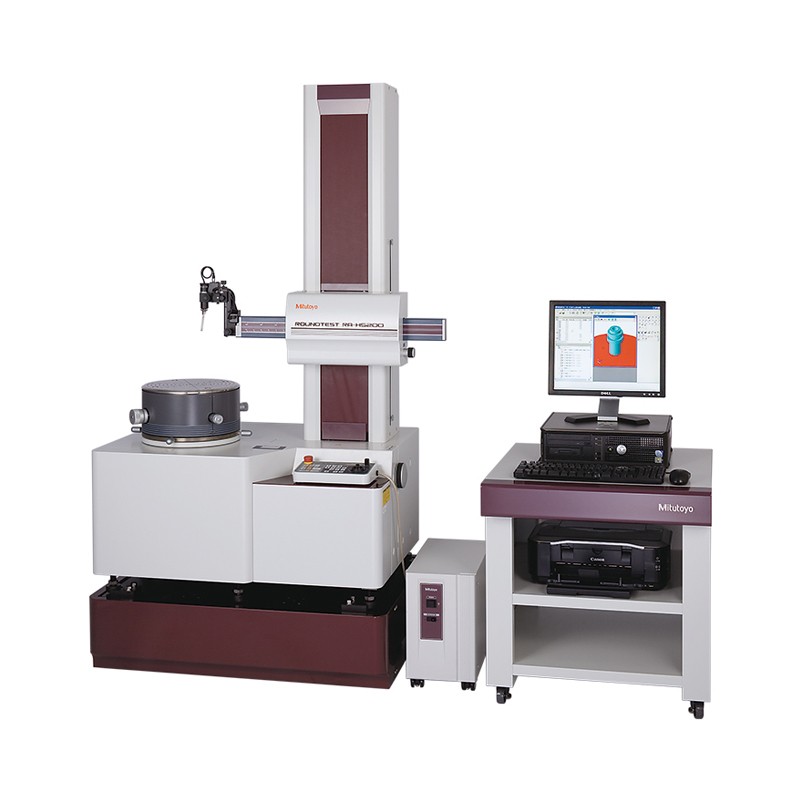

型号

RA-H5200AS

RA-H5200AH

RA-H5200 CNC

Z轴立柱部

标准立柱

高立柱

标准立柱

高立柱

旋转 工作台部

旋转精度

径向

(0.02+3.5H/10000)µm (H：测量高度(mm))

轴向

(0.02+3.5X/10000)µm (X：到旋转中心的距离(mm))

转速

2, 4, 6, 10 rpm(自动调心：20 rpm)

工作台有效直径

ø300 mm

调心/调水平调整装置

A.A.T(自动调心/ 调水平)

调心调整范围

±5 mm

调水平调整范围

±1°

最大载重

80 kg (自动调心：65 kg)

最大测量直径

ø400 mm

ø356 mm

最大载重直径

ø680 mm

上下移动部

(Z轴立柱部)

移动直线度(λc2.5 mm)

0.05 µm/100 mm

0.14 µm/350 mm

0.05 µm/100 mm

0.2 µm/550 mm

0.05 µm/100 mm

0.14 µm/350 mm

0.05 µm/100 mm

0.2 µm/550 mm

与旋转轴心的平行度(基于母线)

0.2 µm/350 mm

0.32 µm/550 mm

0.2 µm/350 mm

0.32 µm/550 mm

移动速度

最大60 mm/s(测量时： 0.5/1.0/2.0/5.0 mm/s)

上下移动量

350 mm

550 mm

350 mm

550 mm

最大测量高度

测量内径/外径时

350 mm

550 mm

350 mm

550 mm

最大测量深度

(使用标准测头时)

ø32 mm以上：深度85 mm ø7 mm以上：深度50 mm

ø32 mm以上：深度104 mm ø12.7 mm以上：深度26 mm

径向移动量

直线度

0.4 µm/200 mm (λc2.5 mm)

与旋转轴心的垂直度

0.5 µm/200 mm (基于母线)

移动量

225 mm (自旋转中心可移动-25 mm)

移动速度

最大50 mm/s(测量时： 0.5/1.0/2.0/5.0 mm/s)

检出器

测力

约10～50 mN(5档可调)

约40 mN

测头尖端形状、材质

ø1.6 mm 硬质合金球

ø1.6 mm 硬质合金球

检出范围

标准

±400 µm/±40 µm/±4 µm

±400 µm/±40 µm/±4 µm

跟踪

±5 mm

±5 mm

其他

带IN/OUT一键切换机构带测压切换机构(5档)

带Z轴方向碰撞检测功能带测针角度指示(±45°)

防意外接触功能测量方向：1个方向

其他

电源

100 V～240 V

使用气源压力

0.39 MPa

耗气量

标准状态下45 L/min 【作为空气源时为80 L/min以上】

主机质量

650 kg

670 kg

650 kg

670 kg

除振台质量

170 kg
