CNC表面粗糙度测量仪SV-3000CNC
产品介绍

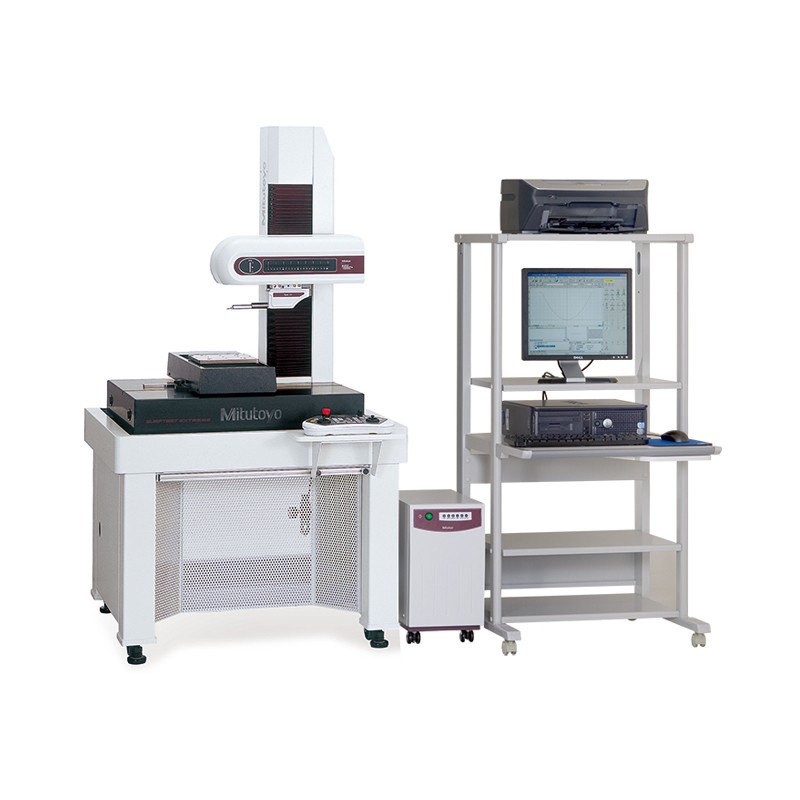

SV-3000CNC CNC表面粗糙度测量仪 SV-3000CNC测量机的X1, Y和Z2轴的驱动速度最高可达200mm/s，实现高速定位，满足多轮廓/多工件的测量任务。 配有α轴的机型，通过电动倾斜驱动装置可对水平或倾斜表面进行连续测量。 装配Y轴工作台的机型，可通过Y轴轴向定位，扩展到多工件测量。 Z1轴检出器可选择4mN或0.75mN的测力。 Z1轴检出器包含一个防撞安全装置，因此检出器触碰到工件或夹具时，机器将会自动停止运行。 产品型号 型号 | X1轴测量范围(mm) | Y轴测量范围(mm) | Z2轴行程范围(mm) | SV-3000CNC | 200 | 200 | S型:300,H型:500 |
技术参数 型号 | SV-3000CNC | X1轴 (驱动部) | 测量范围 | 200mm | 分辨力 | 0.05µm | 长度基准 | 反射型线性编码器 | 驱动速度 | CNC模式 | 最大200mm/s | 控制手柄模式 | 0 - 50mm/s | 测量速度 | 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0mm/S | 测量方向 | 向后 | 直线度 | 0.5µm/200mm | Y轴 (工作台) | 测量范围 | 200mm | 分辨力 | 0.05µm | 驱动速度 | CNC模式 | 最大200mm/s | 控制手柄模式 | 0 -50mm/s | 最大台面承重 | 20kg | Z2轴 (立柱) | 行程范围 | Z2轴 (立柱, S型) | 300mm | Z2轴 (立柱, H型) | 500mm | 分辨力 | 0.05µm | 长度基准 | 反射型线性编码器 | N驱动速度 | CNC模式 | 最大200mm/s | 控制手柄模式 | 0 - 50mm/s | 基座 | 基座尺寸 (W×D) | 750×600mm | 基座材料 | 辉长岩 |
| |
日本三丰Mitutoyo公司
