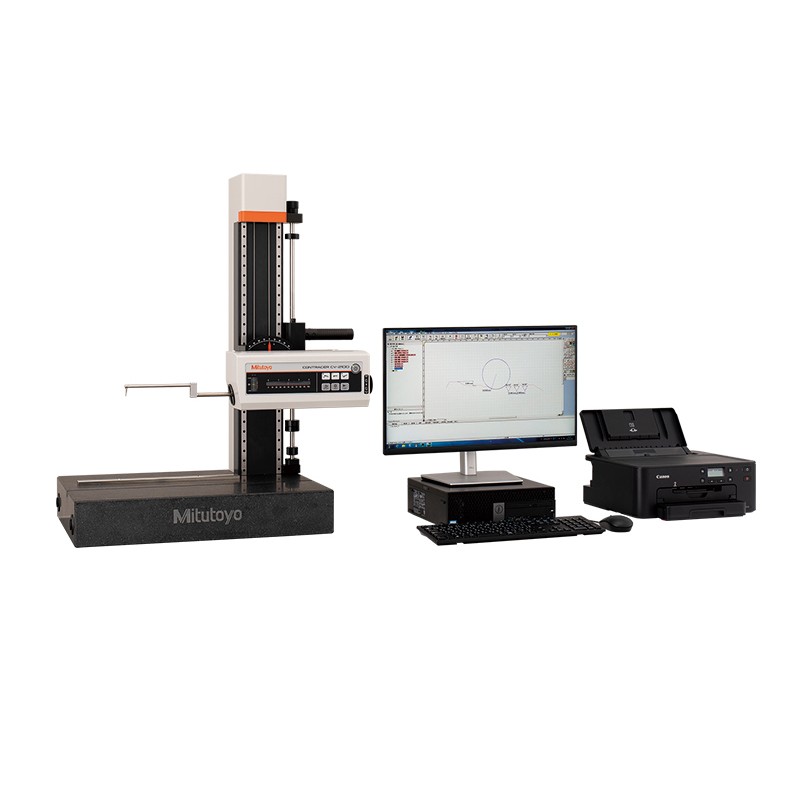

CV-2100系列 轮廓形状测量仪
CV-2100轮廓测量仪是实现『简便· 准确· 快速』测量的轮廓形状测量仪。
与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。
与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。
装配了新开发的可以简便快速垂直移动的台架（仅CV-2100M4装配），Z轴方向的测量高度可以轻松快速的接近或退避。
Z1轴（检出器）装配高精度圆弧标尺，通过直读测针尖端的圆弧轨道，减少检测机构导致的误差，确保高精度和高分辨力。可以像模拟方式那样切换测量倍率，也可以在整个测量范围内进行测量，而不需要对每个倍率进行校正。
产品型号
| 型号 | X轴测量范围(mm) | Z1轴测量范围(mm) | 本体尺寸WxDxH(mm) |
| CV-2100N4 | 100 | 50 | 651x143x138.5 |
| CV-2100M4 | 100 | 50 | 745x450x885 |
技术参数
| CV-2100M4 | CV-2100N4 |
测量范围 | X轴 | 100mm |
Z1轴 (检出器) | 50mm |
上下移动量 (Z轴立柱) | 350mm | — |
X轴倾角范围 | ±45º |
分辨力 | X轴 | 0.1µm |
Z1轴 | 0.1µm |
驱动方式 | X轴 | 电动 (0 - 20mm/s) |
上下移动 (Z轴立柱) | 手动 (快速上下动、微动) | — |
测量速度 | 0.02～5mm/s |
直线度 (X轴水平位置时) | 2.5µm/100mm |
指示精度(20ºC) | X轴 | ± (2.5+0.02L) µm L：测量长度 (mm) |
Z1轴 | ±(2.5+|0.1H|) µm H=为水平位置上的测量高度±25mm以内 |
测量方向 | 向前/向后 |
测量面方向 | 向下 |
测力 | 30±10mN (3gf) |
测针跟踪角度(以标准配件测针为例) | 向上77º、向下87º (根据表面粗糙度而定) |
尺寸 (幅度×深度×高度) | 745×450×885mm | 651×143×138.5mm |
重量 | 145.8 kg | 5.8 kg |
