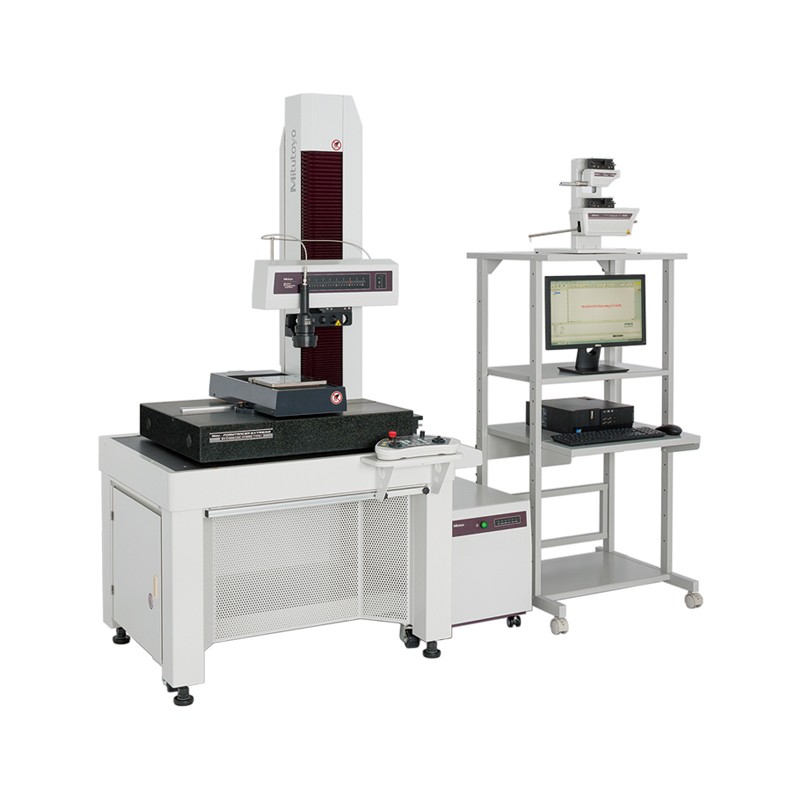

SV-C4500CNC HYBRID TYPE1 CNC表面粗糙度/轮廓形状测量
SV-C4500CNC HYBRID TYPE1除了接触式表面粗糙度和轮廓测量系统外，HYBRID型CNC表面粗糙度/轮廓形状测量仪还配有非接触式检出器。
带Y轴工作台的机型为标配。可以进行多工件连续测量等任务，通过Y轴轴向定位，可扩大测量范围。
Z1轴检出器内置了防撞安全装置，因此万一遇到检出器主体与工件将要碰撞的情况，将自动停止。
可选外部控制功能（外部I/O），与PLC实现双向通信（RS-232C）。
产品型号
| 型号 | X1轴测量范围(mm) | Z1轴测量范围(μm) | |
| SV-C4500CNC | 200 | 60mm(±30mm水平方向） | 300或500（可选） |
技术参数
型号 | SV-C4500CNC HYBRID TYPE1 |
X1轴(驱动部) | 测量范围 | 200mm |
分辨力 | 0.05µm |
长度基准 | 反射型线性编码器 |
| 轮廓形状 | 直线度 | 2µm/200mm |
示值误差(20ºC) | ±(0.8+4L/200)µm L：测量长度(mm) |
表面粗糙度 | 直线度 | 0.5µm/200mm |
非接触 | 直线度 | 0.5µm/200mm |
示值误差 | ±(0.8+4L/200)µm L ：测量长度(mm) |
Y轴 | 测量范围 | 200mm |
分辨力 | 0.05µm |
最大载重质量 | 20kg |
Z1轴 | 轮廓形状 | 测量范围 | 60mm(±30mm水平方向) |
分辨力 | 0.02µm |
长度基准 | 圆弧形标尺 |
示值误差(20ºC) | ±(0.8+｜2H｜/100)µm H: 水平位置上的测量高度(mm) |
表面粗糙度 | 测量范围 | 800µm/80µm/8µm |
分辨力 | 0.01µm/0.001µm/0.0001µm |
非接触检出器 CPS2525*1 | 测量范围 | 1.2mm |
分辨力 | 25nm |
非接触检出器 CPS0517*1 | 测量范围 | 0.1mm |
分辨力 | 5nm |
Z2轴 | 移动范围 | 500mm |
分辨力 | 0.05µm |
