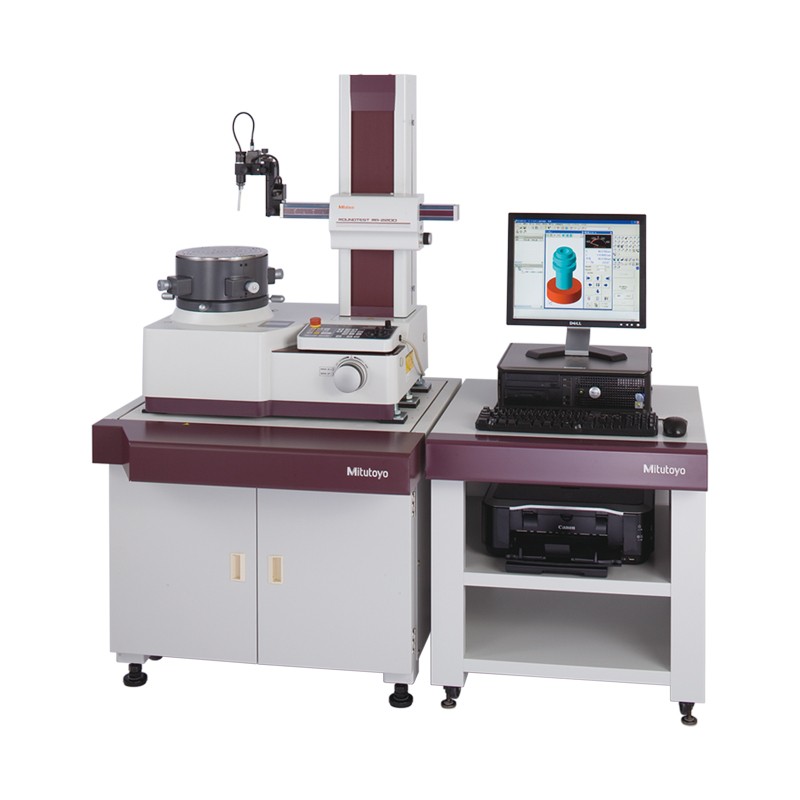

RA-2200AS/RA-2200AH 圆度、圆柱度形状测量机
RA-2200AS/AH标配A.A.T（自动调心/调水平型）旋转工作台，将作业人员从工件的调心/调水平作业中解放出来。
高速自动调心/调水平功能有助于大幅减少设置所需的时间。
全自动测量系统自动执行从调用工件程序到自动调心/调水平、测量/计算/打印输出的所有操作。
无需改变检出器的位置，就能连续测量内/外径。（内径达ø50mm）
转台的自动定位功能，可在转台转动及滑动部/柱移动的同时自动进行测量。
支持高级图形分析比如功率谱的分布图。
检出器支架内包含一个滑动机构。
产品型号
| 型号 | 径向旋转精度(μm) | 最大测量直径(mm) | Z轴行程(mm) |
| RA-2200AS | (0.02+3.5H / 10000) | 300 | 300 |
| RA-2200AH | (0.02+3.5H / 10000) | 300 | 500 |
技术参数
型 号 | RA-2200AS | RA-2200DS | RA-2200AH | RA-2200DH |
旋转工作台部 | 旋转精度 | 径向 | (0.02+3.5H/10000)µm H：测量高度(mm) |
轴向 | (0.02+3.5X/10000)µm X：到旋转中心的距离(mm) |
转速 | 2, 4, 6, 10 rpm |
工作台有效直径 | ø235 mm | ø200 mm | ø235 mm | ø200 mm |
定心/调平调整装置 | A.A.T | D.A.T | A.A.T | D.A.T |
定心调整范围 | ±3 mm | ±5 mm | ±3 mm | ±5 mm |
调平调整范围 | ±1° |
最大承重 | 30 kg |
最大测量直径 | ø300 mm |
最大载重直径 | ø580 mm |
上下移动部 (Z轴立柱部) | 运动直线度 | 0.10 µm/100 mm(λc2.5)0.15 µm/300 mm(λc2.5) | 0.10 µm/100 mm(λc2.5)0.25 µm/500 mm(λc2.5) |
与旋转轴心的平行度 | 0.7 µm/300 mm(基于母线) | 1.2 µm/500 mm(基于母线) |
移动速度 | 最大50 mm/s (测量时：0.5/1.0/2.0/5.0 mm/s) |
最大测量高度 | 测量外径时 | 300 mm | 500 mm |
测量内径时 | 300 mm | 500 mm |
最大测量深度(使用标准测头时) | ø32×深度85 mm、ø7×深度50 mm |
径向移动量 | 直线度 | 0.7 µm/150 mm(λc2.5) |
与旋转轴心的垂直度 | 1.0 µm/150 mm(基于母线) |
移动量 | 175 mm(中心－25 mm～＋150 mm) |
移动速度 | 最大30 mm/s (测量时：0.5/1.0/2.0/5.0 mm/s) |
检出器 | 测力 | 10～50 mN (5档可调) |
测头尖端形状、材质 | ø1.6 mm 硬质合金球 |
检出范围 | 标准 | ±400 µm/±40 µm/±4 µm |
跟踪 | ±5 mm |
其他 | 带IN/OUT切换机构、测力切换机构(5档)、测针角度指示(±45°)， 带Z轴方向碰撞检测功能、滑动式检出器支架(3位置规格) |
其他 | 电源 | 100 V～240 V |
气压 | 0.39 MPa |
耗气量 | 标准状态下30 L/min (作为空气源时为80 L/min以上) |
主机重量 | 180 kg | 200 kg |
